灿科盟的排针排母是怎么命名的

返回列表 来源:灿科盟 浏览:- 发布日期:2017-08-16 14:45:53【

市场上排针排母的样式是非常多的,为了规范设计,方便应用,灿科盟制定了一些排针排母的命名方式

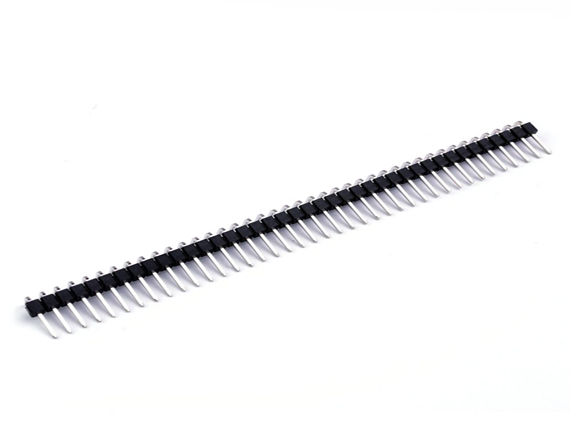

排针排母按外形分为直针,弯针,贴片,直针我们用S表示,弯针用R表示,贴片用SMT表示,

_DSC5883

排针排母按排数分可以分为,单排和双排,单排用1*XP   双排用2*XP,(XP是用来表示pin位的,单排的最高PIN位是1*50P,双排最高是2*50P

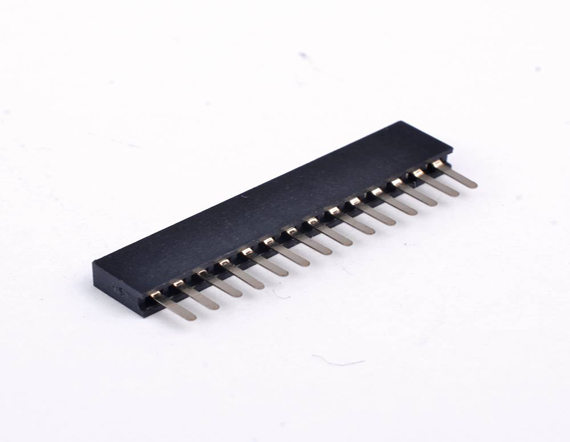

排针排母按间距可以分为1.27mm,2.0mm,2.54mm,当然市场上面也有0.8mm1.0mm。间距命名是需要和直针弯针放到一起命名的。比如1S就是1.27直针,1R就是1.27弯针,2R就是2.0弯针,但是2.54间距的命名有一个区别就是必须要和排针排母的品名放在一起,排针的品名是210,排母的品名是220,所以2.54直针排针的写法就是210S

_DSC5980

以上就是我们灿科盟实业有限公司对排针排母的命名,比如我要是连起来写的话,比如要写一个1.27间距的单排弯针排针,命名就应该是210-1R-1*XP.。灿科盟是专业生产排针排母连接器,简牛连接器,牛角连接器,IDC连接器,端子线,注塑线,的生产厂家
