            灿科盟:绝缘材料FFC排线的结构,需要哪些测试

            绝缘材料FFC排线的结构:双面板的两面都有焊盘,主要用于和其他电路板的连接.虽然FFC排线它和单层板结构相似,但制作工艺差别很大.它的原材料是铜箔,保护膜+透明胶.先要按焊盘位置要求在保护膜上钻孔,再把铜箔贴上,腐蚀出焊盘和引线后再贴上另一个钻好孔的保护膜即可.

47W0%[$%KJ%9_`8BZ0@~005

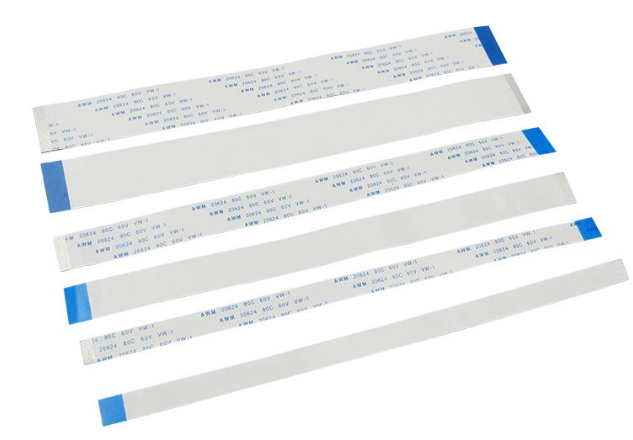

             绝缘材料FFC排线 它是一种采用PET或其他绝缘材料和极薄的镀锡扁平铜线通过高科技自动化设备生产线压合而成的新型数据线缆,它具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽(EMI)等优点.柔性扁平排线主要分两端圆头和两端扁平两种.绝缘材料排线具有更高的装配可靠性和质量.排线减少了内连所需的硬体,如传统的电子封装上常用的焊点、中继线、底板线路及线缆,使排线可以提供更高的装配可靠性和质量.因为复杂的多个系统所组成的传统内连硬体在装配时,易出现较高的元件错位率.随着质量工程的出现,一个厚度很薄的挠性系统被设计成仅以一种方式组装,从而消除了许多通常与独立布线工程有关的人为错误.

            【FFC排线】结构:

FFC排线的结构:双面板的两面都有焊盘,主要用于和其他电路板的连接.虽然它和单层板结构相似,但制作工艺差别很大.它的原材料是铜箔,保护膜+透明胶.先要按焊盘位置要求在保护膜上钻孔,再把铜箔贴上,腐蚀出焊盘和引线后再贴上另一个钻好孔的保护膜即可.

               FFC排线是一种采用PET或其他绝缘材料和极薄的镀锡扁平铜线通过高科技自动化设备生产线压合而成的新型数据线缆,它具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽(EMI)等优点.耐高温FFC排线主要分两端圆头和两端扁平两种.

            绝缘材料FFC排线 需要做的测试:

            1.热应力测试:目的是验证FPC板材之耐热性.

            2.板付着性测试:目的是验证FPC板材吃锡是否良好.

            3.环境测试(冷热冲击):目的是验证FPC板材受否能在温度急剧变化的恶劣环境中储存后保持良好的性能.

            4.电镀密着测试:目的是验证FPC板材镀层密着性是否良好.

            5.环境测试(高温高湿):是验证FPC板材在高温高湿环境下能否保持良好的性能.

            6.绕折测试:目的是验证FPC板材绕折弯曲角度能否保持良好性能.
