电连接器电阻对电路设计有哪些影响呢?

返回列表 来源:灿科盟 浏览:- 发布日期:2021-04-19 11:17:13【

连接器意示图

大家期待设计方案的基本上每一个系统都使用某类种类的连接器。这一些连接器只有是內部的,他们能够 将一块板连接到另一块板上,加上无线天线以开展通讯,或是为大家出示用以开关电源和数据信号的外界键入和輸出。每一个连接器附加的一件事是数据信号链中的额外电阻。电阻(在于连接器)针对我们要完成的总体目标可能是好事儿,也可能是错事。

在数据信号链中,您有很多不一样的电阻源。不管板上有多大或选用哪种原材料,板上的布线都是会给电源电路提升可精确测量的电阻(除非是您将超导体放到PCB上,不然我很想要知道您是怎样完成的)。尽管大家喜爱将电路元件称作是“理想化的”,但客观事实是他们也会对电阻造成影响,有时候是有意协助建立过滤器或配对无线天线的特性阻抗。新项目中间的联线很像布线,并提升了其他来源或电阻。最终,大家进到连接器,它很有可能仅仅大家想起的开关电源或数据信息,可是在考虑到影响电源电路的电阻时,必须充分考虑它。

电阻效应

那麼,在我们的节点发生电阻的时候会产生什么?即将注意到的第一个可能是电流。如同系统中的一切电阻器一样,当电流量穿过该电阻器时,两边会造成一个工作电压差,在一些状况下,在大电流量下,损耗很有可能会达到2/10伏,这在整体上是很大的。很多。假如您已经使用低压系统(比如FPGA和微控制器)使用十分高的电流量而且正好在3.3V或更低的2/10安培工作电压下运作,那麼您的确要留意这一点。在600V的髙压连接器中,谐波失真工作电压很有可能会损害2安培的工作电压。

电阻引起的功率损耗

下一个造成留意的原素是发热量或功率耗损,当您将电流量推过电阻性元器件时,可能损害一些功率来加温,而电阻性越高,耗费的功率就越大。那样做的一个缺陷是系统高效率降低,我看到的最槽糕的状况是连接器上的功率耗损百分数为1/10,而在已经勤奋追求完美最大高效率的系统上工作中时,则损害了十分之一。百分数是一个体面地的块。这类功率耗损对发热量的另一个影响是,连接器自身会发烫,而且连接器会伴随着溫度的上升而减少额定值功率,这代表着系统的可靠性很有可能会因热的连接器而遭受危害。

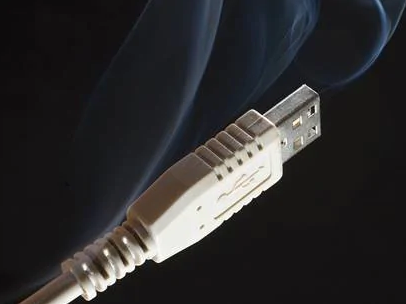

USB连接器

电阻:正效应

因而,我讲过有关连接器电阻的全部这一些错事,可是在一些层面必须操纵连接器电阻,无线天线配对和音频输出就是我想起的第一个层面。在频射连接器中,您期待调频发射机的输出阻抗尽量与无线天线匹配电阻,以完成较大 功率輸出。许多情况下,频射系统全是根据50欧姆规格型号的。在音频输出中,理想化的特性阻抗分配是放大仪特性阻抗低于音箱特性阻抗,因而您的连接器必须低阻,以不影响这类关联。

电阻实验

如今,大家早已科学研究了连接器中电阻的一些影响,我们可以将在其中的一些排序在一起,并观查他们怎样层叠。我获得了一些Molex连接器的数据信息,主要是查询他们的开关电源连接器范畴,比如EXTreme,Sabre和Mini-Fit系列产品。这一些连接器的电阻范畴从非常低的0.15毫欧(比如Zpower系列产品)到PowerPlus数据信号接触点的20毫欧,而且各自适用达到600V和50A的工作电压和电流量。我期待见到功率提升和电阻减少的简易方式,但客观事实并不是这样。Molex不但在减少电阻层面走得更长远,并且更全方位地科学研究了连接器的主要用途,并对其开展了调节以达到特殊要求。

依据不一样的运用,连接器的电阻并并不是决策要素,但您还务必考虑到耐用度,周期时间数,原材料,使用状况和成本费。总而言之,伴随着功率水准的提升,电阻确实会减少,可是在开关电源连接器中,大家一直在勤奋维持低电阻,电源线的电阻转变 更高。电阻的确会影响电路原理,影响匹配电阻,因而在作出元器件决策时要认真仔细。
