对于不同的电流该选择多大截面积的导线

返回列表 来源:灿科盟 浏览:- 发布日期:2018-08-02 17:50:16【

对于不同的电流该选择多大截面积的导线?

            灿科盟:我们在销售过程中会遇到客户询问线径的问题,如有客户问6A的电流该选择多大截面积的导线?




_DSC6388

            灿科盟 端子 导线线径

            通过电流大小来确定导线线径,进而确定端子选型是常用的选择方法之一,那如何根据自己需要的电流来寻找端子,如何判断所需要的导线横截面积呢?

            一般来说,电流大小与导线的截面成正比关系,即导线截面越大允许通过的电流也就越大,但却不是线性的比例关系。这是由于电子在运动过程中的趋肤效应引起的。

            因为趋肤效应的存在,位于导线外层的运动电子密度将远大于导线中心,这也是通常情况下相同截面积的单股导线过流能力要小于多股导线的原因——多股导线总表面积大于单股导线,更利于电子运动。

            趋肤效应:当导体中有交流电或者交变电磁场时,导体内部的电流分布不均匀,电流集中在导体的“皮肤”部分,也就是说电流集中在导体外表的薄层,越靠近导体表面,电流密度越大,导线内部实际上电流较小。结果使导体的电阻增加,使它的损耗功率也增加。

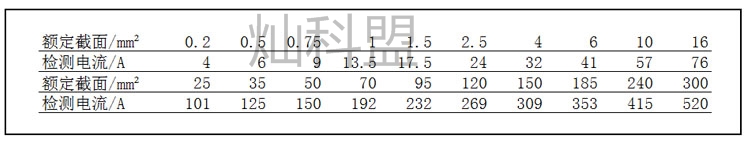

            根据IEC947-7-1:1989/EN60947-7-1:1991确定的检测电流




0(23)_看图王

            我们可以根据上面图表上述的标准做参考,这样就能回答开头顾客询问的问题:6A的电流可以选择0.5mm?的线径。进而可进行端子排型号的筛选。
