连接器中的极化和键控是什么?

返回列表 来源:灿科盟 浏览:- 发布日期:2021-05-07 16:17:37【

极化和键控是连接器上非常相似的元素,并且经常彼此混淆。为您的应用选择连接器时,了解差异并选择正确的选项很重要-或两者都不选,或两者兼而有之!

什么是极化?

极化是连接器对上的一项或多项功能,因此不可能正确配对。极化将允许以正确的方向进行配合,但会阻止以任何其他方式进行配合。极化可防止的最常见错配是当其中一个连接器旋转180°时。

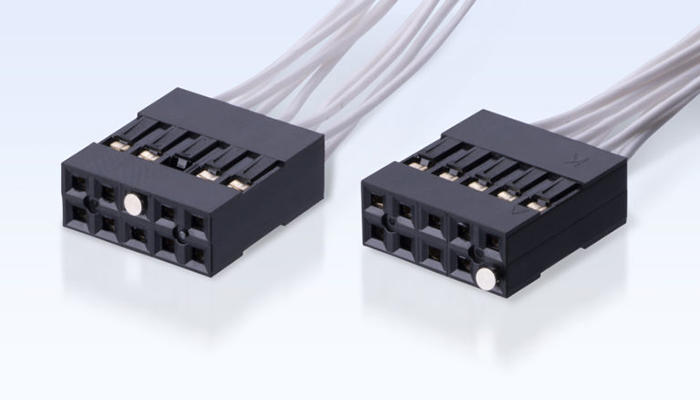

连接器中的极化和键控是什么?

如果连接器没有极化,则有时会使用其他指示器,例如识别标记或工作说明。然而,这些依赖于组装操作员寻找并遵循该指导。通过增加极化,根本不可能以任何其他方式使该对配对。

如果连接器是盲插的(操作员在配对过程中甚至看不到连接器),则极化对引导组装特别有用。

什么是键控?

键控用于需要多个连接器对且连接器相同(或外观相似)的组件中。例如,您可能在一个连接器对A和B的构造中使用。公连接器A必须与母连接器A而不是母连接器B配对。但是,由于A和B对都使用相同的连接器设计,因此组装操作员容易配对错误的配对。添加到一对或两对上的键控在物理上不可能正确地将它们配对。

有时看起来像极化,甚至可能像极化一样工作,这就是为什么这两个会被弄错的原因。这可能是添加到连接器的附加功能,而不是设计中内置的功能。一些连接器专门设计为包含键控,并且可能内置多个键控选项。其他系统可能需要一些手动干预。

为什么要使用极化或键控?

当遵循制造设计(DFM)技术时,这些功能是有用的选项。极化在所有情况下都是有帮助的。仅当有多个相同/相同的连接器时才需要键控。目的是使装配操作员能够快速,无误地配合。无需停止并检查识别标记,也无需正确组装。

有缺点吗?

根据所选的连接器范围,极化和键控功能可能会增加连接器的体积。这将占用PCB足迹空间,并可能占用PCB上方的空间。它还可能会增加基本连接器的成本,或者需要切换到具有这些功能的更昂贵的样式。

某些键控技术可能还需要在连接器上进行手动准备。基本针座和插座上使用的常见方法是使用消隐针。定位销相对容易组装到母连接器中,通常只需将其压入母插座开口之一即可。但是,在配对公连接器上,需要将相应的针脚剪掉或拉出。这增加了处理时间和成本。

连接器中的极化和键控是什么?

专为键控设计的连接器将具有易于组装到连接器系统两半的现成配件,但这些配件可能是更昂贵的连接器类型。您需要在连接器和键控组件的成本与较慢的组装和错误组装的连接的潜在成本之间取得平衡。

结论

当您指定连接器以及是否需要极化或键控功能时,请确保您了解错误组装到产品背后的风险。权衡可能的返工,较慢的组装和错过的错误,以免增加连接器成本或进行其他键控过程。
