S007220387

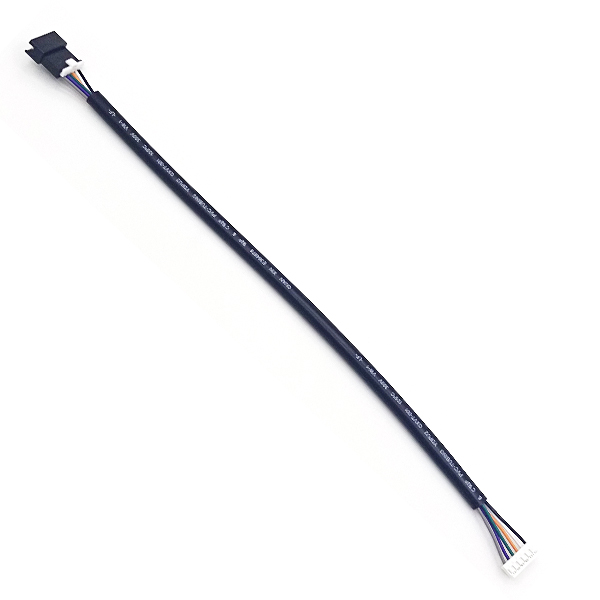

品名规格：2H/JC25-6P+2508H-6P+UL1007#26 L=280mm

材料规格：

1、胶壳JC25-6P 白色 Pitch:2.5

2、端子JC25-T 镀锡

3、胶壳2508H-6P (SM-6P)黑色

4、端子2508T (SM-T)公 镀锡

5、UL1007#26 黑白橙绿紫灰

6、∅6.0 PVC管黑色 L=240MM

7、2508H-6P 母壳固定器 白 (SM-6RST白色锁片)

注意事项：

1.H1端芯线剥2.5+0.5-0 MM,打压JC25-T端子；H2端芯线剥2.5±0.3MM打压SM-T公端子。

2.依配线表穿胶。
3.单PIN端子与线拉力须大于2Kg/F。3.导通阻抗<2Ω,无短路、断路、错位不良。
4.SM 公母胶壳插力>8N/孔,拔力>3N/孔。

5.端子拉力≥2.5kg。

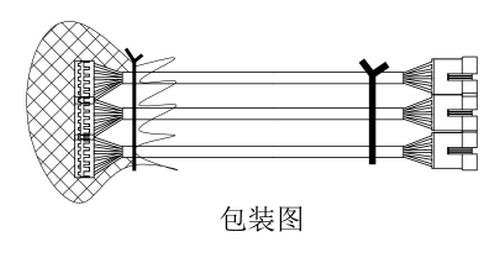

6.包装方式：50PCS/扎用气泡片包住H1端 ，如右图。
