大电流连接器是什么(大电流连接器注意事)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-04-28 16:34:06【

大电流连接器是什么

大电流连接器是连接器的其中一种,其接触件多为冠带孔、弹簧孔等形式,此类接触件由于其良好的接触性能和耐环境性能在电流传输中能承受较大负载。大电流连接器正广泛应用于电动汽车、叉车、UPS、通用电源、医疗设备及新能源等领域。

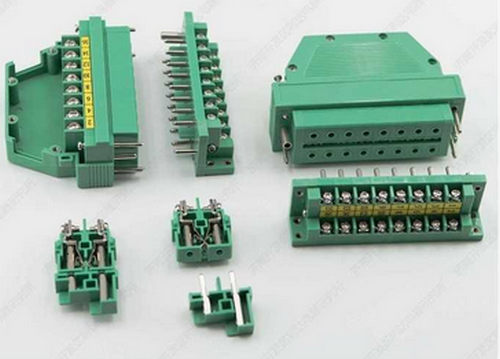

大电流连接器

大电流的连接器传导,需要连接器本身具备非常好的散热能力。对于连接器而言,其本身的温度源来自这三个区域:板端连接区域、插合端、线端压接区域。这三个区域如果处理不好,容易造成温度过高,致使材料发生变形等。

因为传导的电流较大,温度较高是一定的,因为塑料材导热系数较小,和金属相比,约为金属的1/500~1/600,所以这会导致连接器的内腔长期温度较高,会产生一些列的问题风险;从这点来说,同等的电缆规格下,金属要比塑料的具备更为卓越的散热能力。

我们需要高压连接器具备非常优秀的耐环境性能。因为很多的高压线束及连接器是直接悬挂地盘,离地面较近,这就会让连接器经常需要耐高温、低温、老化、盐雾、油污、防护、冲击等。塑料如果长期在潮湿闷热环境下,其较高的吸水率会导致材料本身的绝缘性能下降,引发报警故障。对于极寒、高温长期工况下,塑料也会出现脆裂、变形导致防护失效等故障;当然我们同样需要考虑金属连接器的耐盐雾性能差的特点。所以在其生命周期内满足整车的各个安装部位的环境要求。

大电流连接器注意事

大电流连接器,广泛应用于广泛应用于电动汽车、电动叉车、UPS、通用电源、医疗设备、太阳能及新能源等领域。大电流连接器在结构设计、材料使用方面的国际先进性使得连接器在电气性能方面表现突出,对于电气连接系统的可靠性是传统的连接方式无法达到的。那么你知道大电流连接器的优点吗?


大电流连接器的好处:

1、改善生产过程,连接器简化电子产品的装配过程。也简化了批量生产过程;

2、易于维修,如果某电子元部件失效,装有连接器时可以快速更换失效元部件;

3、便于升级,随着技术进步,装有连接器时可以更新元部件,用新的、更完善的元部件代替旧的;

4、提高设计的灵活性,使用连接器使工程师们在设计和集成新产品时,以及用元部件组成系统时,有更大的灵活性。

要选购到合适的大电流连接器端子,需要注意以下几点:

1、大电流连接器插头的胶壳应该具备防火阻燃PCUL 94V-0等级。

2、大电流连接器插头要有CE UL等认证。

3、厂家要提供大电流连接器插头的硬度测试报告。

4、需要确定产品的触点最大电流,不能超额使用。

5、端子一般多规格孔径,方便按额定电流接线

6、大电流连接器端子一般使用紫铜镀银或者镀金。紫铜软硬度可以淬火使之软硬适中。不会太硬,避免接线冷压压爆端子。也不会太软,插拔多次不会变形。

7、可支持1000次以上的拔插。

8、选择可以提供规格书、操作指导及售后服务的厂家。



检验大电流连接器插针插孔的标准具体如下:

1、检验环境的要求

在正常的光源条件下,产品放在工作台上,距离30cm远,以45°角度观看产品。

2、包装检查标准

每款产品包装箱以及内盒上必须有相应品名,规格,料号,数量,以及贴有环保标志,包装不可以有混料,错料,潮湿,包装箱变形,箱体破损,每个产品包装必须相应保护措施。

3、外观检验标准

插针插孔引脚或导电部位无变形,折弯,氧化,污痕等等,用游标卡尺和千分尺分别检查产品长度尺寸和外径是否在标准范围内。

4、功能检查

用万用表检测导通两端电阻值是否在标准之内,将产品的引脚放入270±5℃的溶锡液炉中耐焊,从锡炉后取出,经3小时后测其功能,与试验前功能一致并且没有受接热损。

功能检查注意事项:

1.检验拿取时需配戴防护手套

2.可焊性和耐焊接热按每批次按10PCS为准

以上就是关于大电流连接器的相关知识介绍,同行朋友们在选购大电流连接器的时候,需要对这些知识进行一部分的了解,才能避免出错。连接器的大家庭有非常多的成员,于是就有非常多的区别对待。
