排针排母连接器基础知识及应用

返回列表 来源:灿科盟 浏览:- 发布日期:2021-04-16 09:51:17【


我们将讨论可用于将细电线连接到电路板上的针座和相应的母座。

排针连接器





排针连接器基础知识

排针

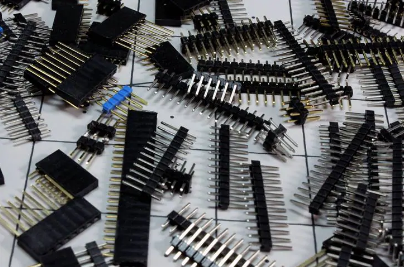

排针是坚固的金属连接器,其焊接到电路板上并粘在插座上,以接收来自凹形插座的连接。虽然针式插头(通常称为PH或插头)在定义上是公头,但等效的母头也很常见,我们将其称为母头(FH)或插头连接器。

塑料结构将这几组排针保持在一起。尽管通常用一定数量的销来制造母头,但是该结构通常被设计为根据需要分开。

我们通过组合定义标头:

1. 连续的引脚数。

2. “ x”。

3.它 有多少个针脚宽度。

因此,一个8x2接头连接器将连续堆叠八个引脚,两排引脚彼此并排连接,总共16个连接。

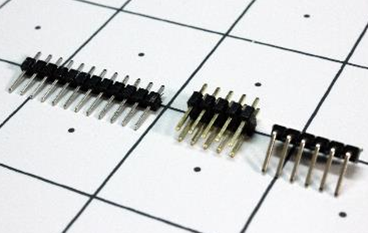

我们还通过连接之间的间距(间距)定义插头,典型值为2.54mm(.1in)。其他尺寸也可用,例如1.27毫米(.05英寸)或2.00毫米(.079英寸)。接头连接器通常是通孔设备,但您也可以找到表面贴装技术(SMT)接头连接器。虽然通常使用直排针,但90度针形排针也很常见,可以满足各种物理要求。


额外的引脚接头使用

排针排母连接器

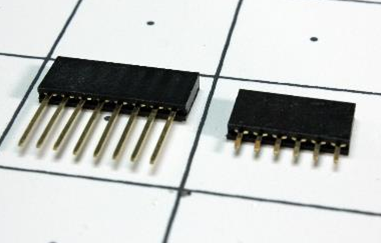

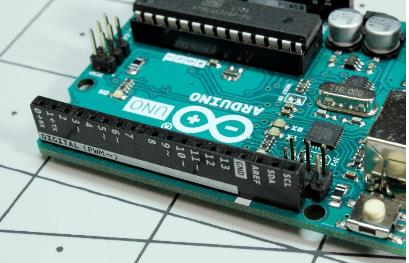

在上图中,右侧的对象是可以焊接到通孔PCB上的标准母头。左侧是所谓的堆叠头。当它们用作母头时,公针的延伸长度连接器允许其穿过PCB并在下面连接至另一个母头-这意味着您可以将板子或连接器堆叠在一起。

排针排母连接器

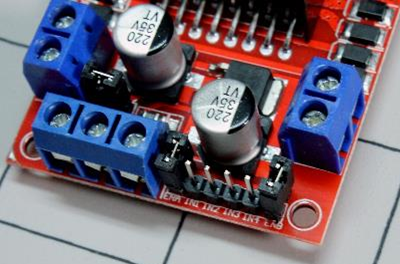

您还可以将标题与跳线配对以创建半永久性输入设备。上图显示了三个跳线,每个跳线将两个公头连接在一起。

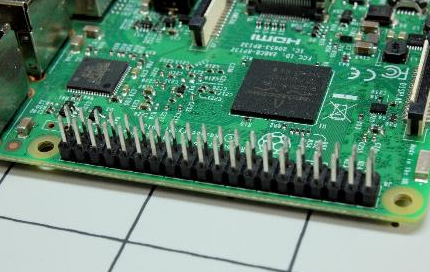

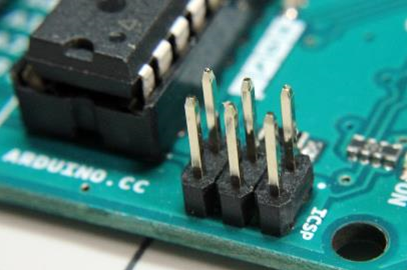

排针应用

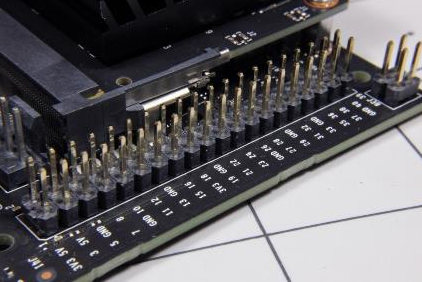

排针连接器

排针连接器

排针排母连接器

排针



注塑壳

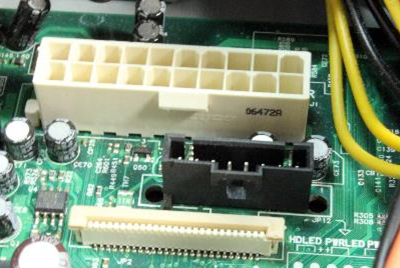

连接器子类:“箱头”。

箱式接头连接器用矩形外壳将销形接头连接器包围。请勿与母接头混淆,该公引脚周围的壁可以将连接器保持在原位,并且每个盒式接头通常都具有一个凹口,可防止反向连接器插入。另一种防反转技术是使用偏振器针座接头:

• 插入了连接器插座中的一个插针。

• 相应的插针已被剪断。

• 当连接器接反时,此“消隐”连接会阻止插入。

排针排母连接器

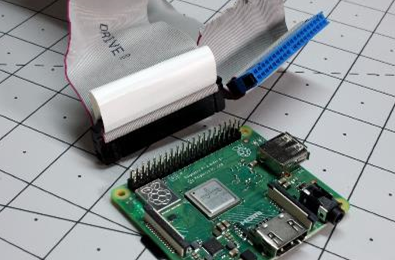

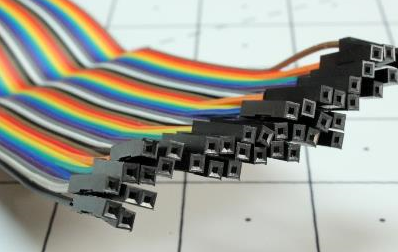

至于插入公头的方式,上面的前两个图像显示了 Pi 3A +的示例(既不是箱式接头,也不是具有防反转功能的接头):一次连接40根电线。如果您想进一步控制行进路线,可以购买单个“ Dupont”连接器,如最终图像所示。如果您的项目需要它,您甚至可以按自定义安排创建自己的项目。
