在电子线束加工与设备维修中，排线插头端子的拆卸是一项常见的技术操作。由于不同连接器胶壳具有独特的锁紧结构，盲目拔除极易造成端子变形或塑料卡舌断裂。本文详细解析常见的端子退针方法与操作步骤，协助技术人员安全、无损地完成拆解。

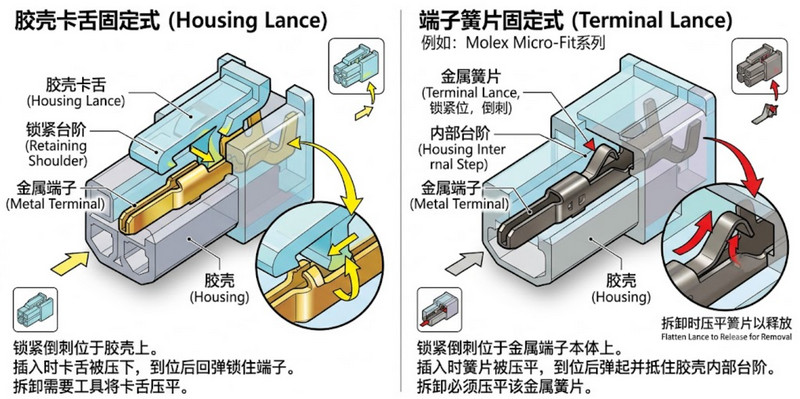

了解排线插头的核心锁紧结构

在进行拆卸之前，必须了解端子与胶壳之间的固定原理。线束连接器普遍采用以下两种锁紧方式：

1. 胶壳卡舌固定式（Housing Lance）

这类结构中，锁紧卡舌位于塑料胶壳上。端子插入时，胶壳内的塑料片会卡入端子的凹槽内。拆卸时需要微微抬起该塑料卡舌。常见的JST XH、PH系列即为此类设计。

2. 端子簧片固定式（Terminal Lance）

此类结构的锁紧倒刺位于金属端子本体上。端子在插入胶壳时，金属簧片弹起并抵住胶壳内部的台阶。拆卸时必须压平该金属簧片。常见的Molex Micro-Fit系列属于这种类型。

排线插头端子拆卸的具体工艺步骤

实施无损退针的关键在于“定位”与“巧劲”，切勿用力硬拉导线。以下为标准的拆卸流程：

步骤一：准备适用的退针工具

根据端子的尺寸和规格，选择匹配的退针工具。

• 专用退针器：根据端子间距（如1.25mm、2.0mm、2.54mm）选择对应的针头。
• 替代工具：在缺乏专用工具时，可使用精密医用针头、细缝衣针或小号镊子尖端。

步骤二：定位锁紧点

观察排线插头的正面或卡槽孔，寻找露出的金属簧片或塑料卡舌。通常在胶壳的侧面或压线口上方会有专门的退针孔位。

步骤三：释放锁紧机构

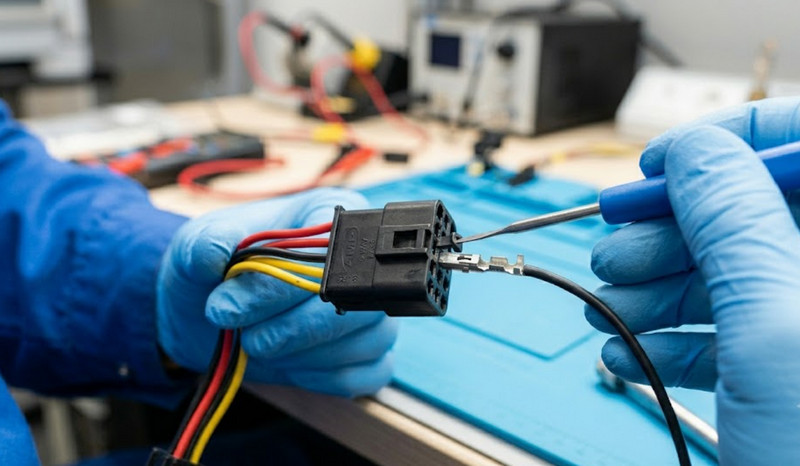

将退针器精准插入退针孔内：

• 针对胶壳卡舌式：轻轻向上挑起塑料卡舌，解除对端子的下压锁定。
• 针对端子簧片式：平稳插入工具，将弹起的金属倒刺向下压平。
•


步骤四：顺势退出导线

在工具保持施压、锁紧机构被释放的同时，另一只手捏住对应的导线，顺着端子插入的反方向，平稳地将端子从胶壳中向后拉出。

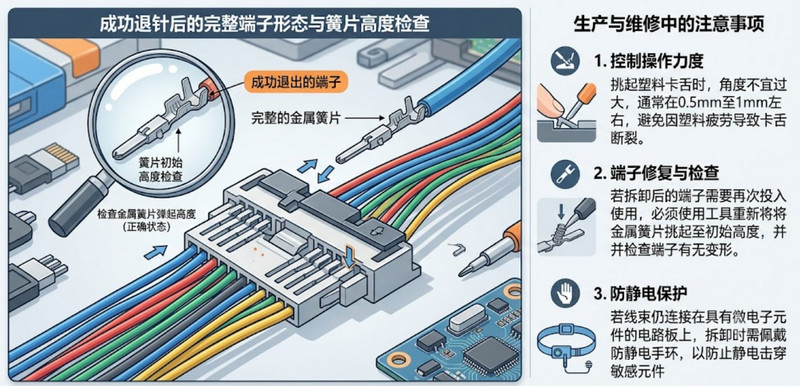

生产与维修中的注意事项

• 控制操作力度：挑起塑料卡舌时，角度不宜过大，通常在0.5mm至1mm左右，避免因塑料疲劳导致卡舌断裂。
• 端子修复与检查：若拆卸后的端子需要再次投入使用，必须使用工具重新将金属簧片挑起至初始高度，并检查端子有无变形。
• 防静电保护：若线束仍连接在具有微电子元件的电路板上，拆卸时需佩戴防静电手环，以防止静电击穿敏感元件。
•
