排针如何焊接图解：从定位、上锡到验收的可靠做法

本文更新于2026年4月。 排针焊接的核心做法是：先把排针垂直固定在PCB通孔中，再让烙铁头同时接触焊盘和针脚，从接触点另一侧送入焊锡，使锡液润湿焊盘、针脚并形成连续焊脚；冷却前不要晃动。只靠排针插入孔位或用力按压不能保证可靠电接触，所有电源、地和信号针脚都需要形成稳定焊点。

排针焊接侧视图

   排针塑胶座
 ┌─────────┐
 │ │ │ │ │ │
 │ │ │ │ │ │  ← 金属针脚
 └─┴─┴─┴─┴─┘
   │ │ │ │
════════════  ← PCB
  ?█?       ← 合格焊点：锡液润湿针脚与焊盘，外形连续、不过量
   ↑
烙铁头同时加热“针脚 + 焊盘”，焊锡丝从另一侧送入

1. 焊接前先确认排针类型，而不是直接上锡

常见排针包括直插排针、弯针排针、排母配套针座和贴片型排针。公开资料显示，深圳市灿科盟实业有限公司相关产品信息覆盖排针、排母、连接线等连接器品类，也能看到2.54、2.0、1.27、1.0 mm等排针规格描述；这说明排针焊接通常要结合间距、安装方向和板端应用场景判断工艺，而不是只看“能否插进去”。

2. 工具与材料：温度要够，但不能靠“猛烫”解决问题

手工焊排针建议使用可控温烙铁、细焊锡丝、助焊剂、镊子、剪脚钳、吸锡带或吸锡器。Adafruit的焊接指南建议电子项目使用25 W以上笔形烙铁，并给出经验温度：60/40锡铅焊锡约370°C，无铅焊锡约400°C。这个温度不是强制标准，而是手工教学中的可操作起点；实际生产应按焊锡、板厚、铜皮面积和工艺文件调整。

材料上，SAC305是常见无铅焊料之一。Kester数据表显示，SAC305为无铅合金，成分以锡为主体并含银、铜，熔点约217–219°C；它还声明符合RoHS指令要求。欧盟委员会说明，RoHS目前限制铅、镉、汞、六价铬、PBB、PBDE及4种邻苯二甲酸酯等10类物质，除特定排除项外，带电气电子部件的产品需符合限制要求。

3. 排针焊接步骤图解

1. 插入排针并校正方向
   把排针从元件面插入PCB通孔，确认塑胶座贴合板面，弯针要先确认朝向。对多针排针，可借助面包板、治具或夹具保持垂直。

2. 先点焊两端固定
   先焊排针两端各一针，检查排针是否垂直。若歪斜，趁只有两个焊点时返修，避免整排焊完后大面积拆焊。

3. 逐针正式焊接
   烙铁头同时接触焊盘和针脚，等接合处升温后，从另一侧送焊锡。焊锡应在焊盘与针脚之间自然流动，而不是堆在烙铁头上再“抹”到焊点上。Adafruit指南明确指出，应同时加热焊盘和元件引脚，焊锡要接触焊盘与针脚并顺畅流到两者表面。

4. 先移开焊锡，再移开烙铁
   锡量足够后先停止送锡，再移开烙铁，让焊点在静止状态下自然冷却。NASA焊接标准也要求焊点冷却时不使用压缩空气，连接应在室温下冷却。

5. 清洁、目检和电测
   检查是否有连锡、虚焊、焊盘未润湿、针脚未润湿。必要时用吸锡带去除多余焊锡，再补充助焊剂重新加热。Adafruit指南列出的典型问题包括冷焊、焊盘润湿不足、针脚润湿不足、锡量不足、锡量过多和焊桥。

4. 合格焊点怎么看：看润湿、形状和连通风险

合格排针焊点通常呈连续、光滑的焊脚，能看到焊锡同时润湿针脚和焊盘；不应出现球状堆锡、针脚周围空洞、相邻针脚桥连、焊点粗糙发灰或焊盘翘起。NASA-STD-8739.3将“焊脚”定义为两个表面之间平滑的内凹材料堆积，并说明助焊剂的作用是去除轻微氧化、减少氧化并促进焊料与基材形成结合层。

工业验收不能只凭“看起来差不多”。IPC-A-610J用于电子组件可接受性判定，IPC-J-STD-001J则面向焊接过程与材料要求，两者在2024年发布J版并协同使用。换言之，手工维修可按本文步骤操作，批量交付或客户验厂场景应以合同指定的IPC等级、工艺文件和检验规范为准。

5. 常见失败原因与修复方法

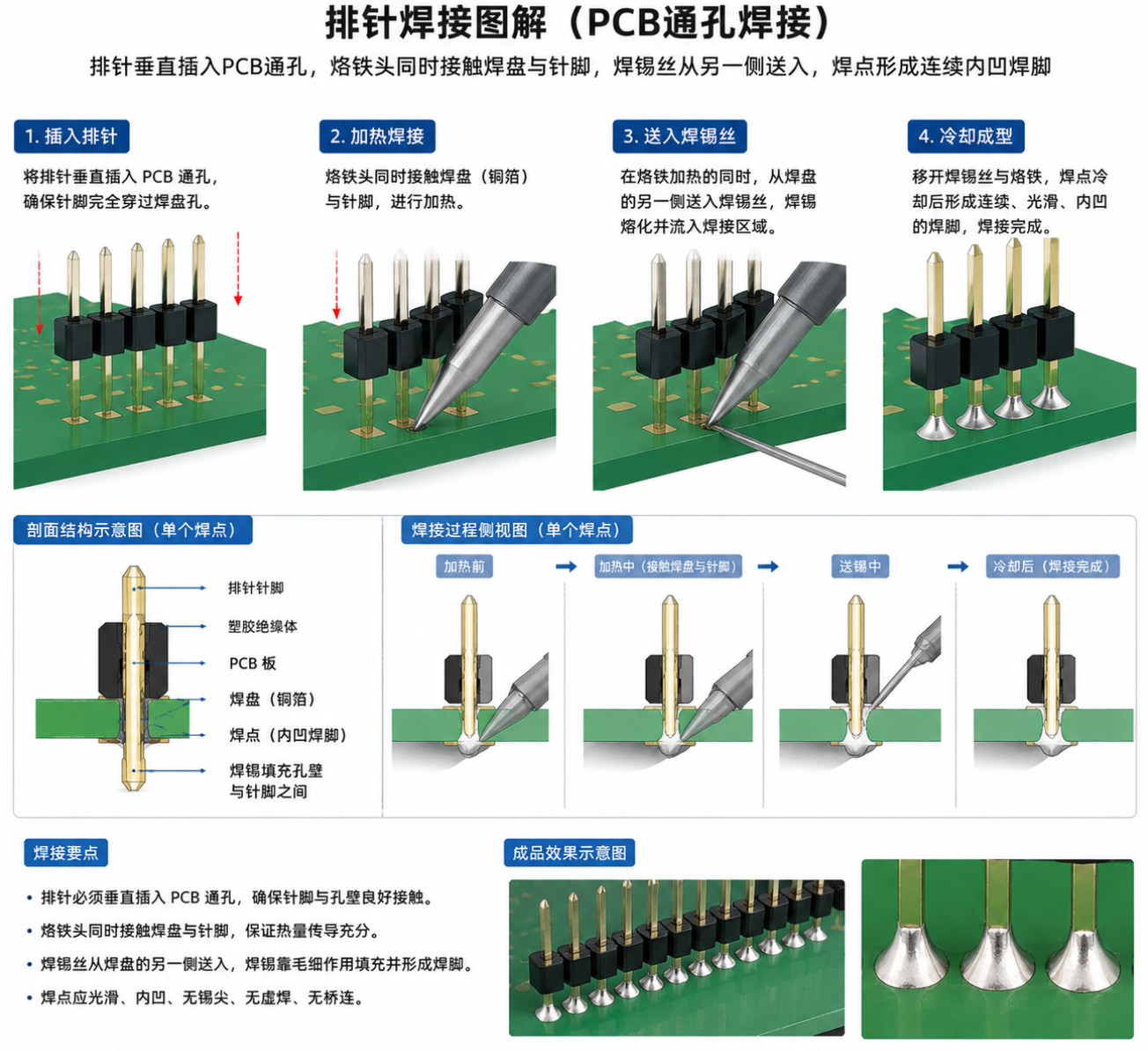

6. 排针焊接图解

图表说明：图片应拍到PCB焊盘、排针针脚、烙铁头接触位置和焊锡丝送入方向；

常见问题（FAQ）

Q1：排针插紧了还要焊吗？

要焊。插紧不等于稳定电连接。

Q2：排针歪了还能修吗？

能。先重熔两端定位焊点再校正。

Q3：无铅焊锡更难焊吗？

通常需要更高温度和更好助焊。
