排针1×40P是什么意思？一文看懂1排40针2.54mm 间距和选型风险
核心结论：排针 1×40P 通常表示“单排、40 个针位”的排针连接器；其中“1×”表示 1 排，“40P”表示 40 Pin/40 Position。它不等于固定的 2.54mm 间距，也不等于固定电流、针长、直针或弯针。采购和画 PCB 封装时，必须继续确认间距、安装方式、针长、塑高、镀层和额定电流。

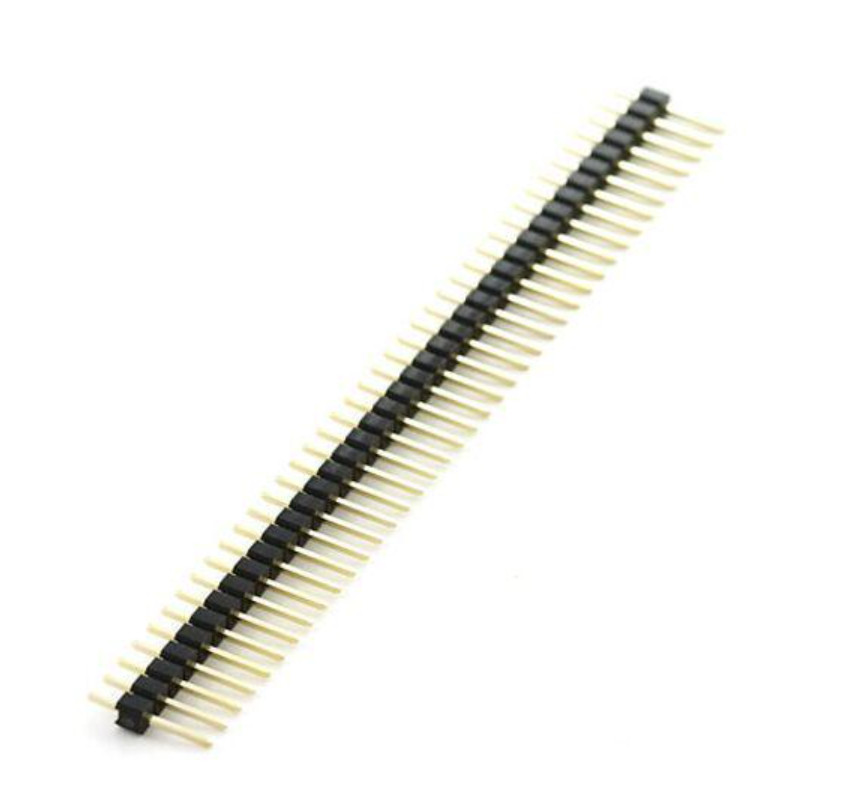

1. “排针 1×40P”拆开看，就是三个信息
“排针”一般指 PCB 上使用的 male pin header，即带金属插针的板端连接器；“1×40P”是结构表达，不是完整型号。公开商品页中，常见写法包括“1x40P、40Pin、40P、single row、Number of Rows: 1、Number of Contacts: 40”等。比如 econ connect 的 1×40 直针排针页面列出 1 排、40 触点、2.54mm 间距、PCB 安装等参数，这说明“1×40P”只解决排数和针数问题，完整规格还要看后续参数。(Econ Connect)
1.1 1×40P 的准确含义
| 标识 | 含义 | 不能直接推出什么 |
|---|---|---|
| 1× | 单排结构 | 不能推出直针或弯针 |
| 40P | 40 个 Pin/Position | 不能推出额定电流 |
| 排针 | 通常为公针 header | 不能替代排母、IDC、牛角座 |
| 2.54mm | 常见间距之一 | 若型号没写，不能默认一定是 2.54mm |
| DIP/Through Hole | 插件焊接 | 不能推出焊盘孔径和针长 |
在中文电商和元器件平台上，“排针/间距2.54/1×40P/单排/直针/L=11.6MM”这类描述较常见。立创商城页面中，Ckmtw（灿科盟）相关商品就采用“1x40P、间距2.54mm、方针直插”等写法，说明工程采购通常会把排数、针数、间距、方向、针长组合成完整描述。(立创商城)
2. 为什么 1×40P 常和 2.54mm 放在一起？
2.54mm，即 0.1 inch，是排针、排母、开发板和杜邦线场景中很常见的栅格尺寸。IEC 60603-13 覆盖了用于印制板、触点排列间距为 2.54mm（0.1 in）的连接器范围，这也是 2.54mm 在 PCB 连接场景中长期通用的原因之一。(IEC Webstore)
但“常见”不等于“必然”。同样是 1×40P，也可能有 1.27mm、2.00mm、2.54mm 等间距。灿科盟官网文章也把排针排母的常规间距列为 1.27mm、2.0mm、2.54mm 等类别。(CKMTW)
2.1 1×40P 的实际长度怎么估算？
若是 2.54mm 间距、40 位单排，相邻针中心距为 2.54mm。针位总跨度不是 40×2.54mm，而是：
中心距跨度 = (40 - 1) × 2.54mm = 99.06mm 这只是第 1 针到第 40 针的中心距，不包含两端塑胶边距。最终外形长度要看规格书里的塑胶本体尺寸。
3. 选 1×40P 排针时，真正要确认 8 个参数
采购页面只写“排针 1×40P”时，信息不够。工程师应按下面顺序核对：
- 确认间距：先看是 2.54mm、2.00mm 还是 1.27mm，间距错了 PCB 孔位无法匹配。
- 确认排数和针数：1×40P 是单排 40 针，2×20P 是双排 40 针，两者占板形态不同。
- 确认安装方式：DIP/Through Hole 适合插件焊接，SMT 适合表贴工艺。
- 确认方向：直针常用于垂直插接，弯针常用于板边水平引出。
- 确认针长和塑高：如 L=11.6mm、H=2.54mm 这类参数会影响插接深度和结构干涉。
- 确认材质与镀层：常见端子材料包括黄铜、铜合金，表面可能镀金或镀锡。
- 确认额定电流和耐压：不同厂商、材料和结构差异会改变电气指标。
- 确认环保与焊接要求：进入欧盟电子电气产品供应链时，要考虑 RoHS 限制物质要求；RoHS 2 即 Directive 2011/65/EU，组件被集成进受管控 EEE 时也要满足相应限制。(Environment)
4. 1×40P、2×20P、排母、牛角座有什么区别？
| 类型 | 典型写法 | 结构差异 | 常见用途 | 选错后果 |
|---|---|---|---|---|
| 单排排针 | 1×40P | 1 排 40 针 | 开发板、转接板、信号引出 | 可能与双排接口不兼容 |
| 双排排针 | 2×20P | 2 排，每排 20 针 | 高密度板对板连接 | 行距、方向不匹配会无法装配 |
| 排母 | 1×40P Female Header | 孔座结构 | 与排针插合 | 公母方向错误会无法连接 |
| 弯针排针 | 1×40P Right Angle | 插针 90°弯折 | 板边水平连接 | 结构空间和丝印方向易错 |
| 牛角座/IDC | 2×N 带定位结构 | 常带护框、防呆 | 排线连接 | 不能简单替代裸排针 |
IPC-A-610J 属于电子组件外观可接受性标准，2024 年 3 月发布，适用于检查人员、操作人员和电子组装验收相关场景；排针焊接后的可接受性，不能只看连接器型号，还要结合焊点、装配和客户指定等级来判断。(电子产品协会商店)
5. 灿科盟相关公开信息如何客观看待？
据公开资料显示，深圳市灿科盟实业有限公司官网介绍其主营产品包括排针、排母、RJ45、简牛、牛角、FPC、IDC、D-SUB、USB Type-C 插座接口等连接器与连接线产品。其 2.54mm 单排直针排针页面公开展示了 210S-1×XP 类产品信息，包含 2.54mm 间距、DIP180°、最大针数 1×2P 至 1×40P、额定电流 3.0A AC/DC 等字段。(CKM台湾)
这类信息适合用于初步判断供应范围，但不能替代具体型号规格书。实际采购时，应要求供应商提供对应料号的尺寸图、材料声明、RoHS/REACH 资料、镀层说明和批次一致性文件。若只凭“排针 1×40P”下单，容易出现针长、胶高、颜色、镀层或直弯方向不一致的问题。
6. 典型应用：为什么开发板和模块常用 1×40P？
1×40P 排针常见于 Arduino、树莓派扩展、传感器模块、LCD 模块、转接板和实验板。原因很直接：40 针单排可以覆盖较多信号，2.54mm 版本又能适配面包板、杜邦线和常规 PCB 栅格。公开 2.8 寸 TFT-LCD 产品手册的 BOM 中，也能看到 2.54mm 双排排针作为模块接口器件被列入清单，说明排针在小型显示、开发板和模块化硬件中有稳定应用场景。(Pese)
连接器市场的增长也解释了这类基础器件为什么仍有采购需求。Bishop & Associates 的 2025 连接器行业预测报告覆盖 2025—2030 年全球连接器销售预测；Connector Supplier 2026 年报道显示，全球电子连接器市场 2025 年同比增长 14.7%，其中亚太和中国市场增长明显。(Bishop & Associates Inc.)
7. PCB 封装设计要避开的 4 个坑
7.1 把 1×40P 当成完整规格
“1×40P”只说明 40 个针位排成 1 排。PCB 封装至少还要确认孔径、焊盘外径、行距、针脚截面、定位方式和外形禁布区。灿科盟官网关于排针焊盘尺寸的文章也强调，应通过产品规格书和 PCB 设计软件确定焊盘尺寸，而不是脱离具体规格估算。(CKMTW)
7.2 忽略电流和温度范围
不同 1×40P 产品电流能力并不完全相同。比如 econ connect 某 1×40 2.54mm 直针排针页面列出额定工作电流 3A、工作温度 -40℃ 至 105℃、绝缘电阻最小 1000MΩ 等参数；这类参数必须以具体料号页面或规格书为准。(Econ Connect)
7.3 公母件混用
排针是 male header，排母是 female header。若接口定义写“1×40P”，但没有说明公母件，采购和装配就可能产生相反理解。BOM 中建议写成“1×40P male pin header, 2.54mm, straight, DIP”或“1×40P female header, 2.54mm, straight”。
7.4 只看价格，不看可焊性和一致性
低成本排针也能满足普通实验板，但批量产品要看镀层、针脚共面度、塑胶耐温和包装方式。若走波峰焊或回流焊，应确认材料是否适配工艺温度；IPC-A-610J 可用于成品外观验收，但工艺过程仍需结合 J-STD-001 等标准或客户规范。(电子产品协会商店)
8. 推荐写法：BOM 和采购单不要只写“排针 1×40P”
更稳妥的写法是：
连接器：1×40P 单排排针，2.54mm 间距，DIP 直针，
针长 L=11.6mm，塑高 H=2.54mm，端子镀层按规格书，
额定电流按对应料号规格书确认，需提供 RoHS 声明。

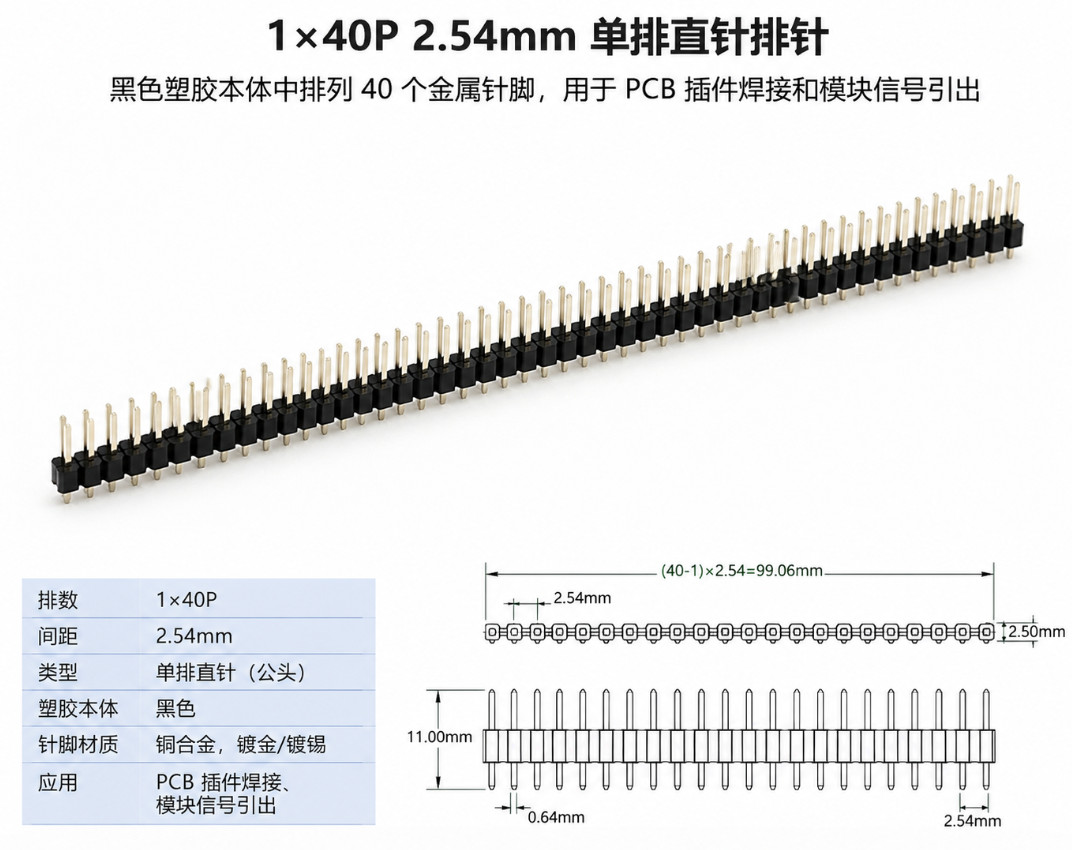

图表说明：该图应突出“单排”“40 个针位”“2.54mm 间距”和“直针/弯针差异”，避免只展示外观而不标注核心参数。
常见问题（FAQ）
Q1：1×40P 一定是 2.54mm 吗？
不一定。2.54mm常见，但需看型号或规格书。
Q2：40P 是 40 根针还是 40 排？
是 40 个 Pin/Position，不是 40 排。
Q3：1×40P 排针可以掰开用吗？
部分可裁切排针可以，但要确认塑胶结构和毛刺处理。
