常见USB充电线接口类型有哪些？主流连接器规格解析
在电子线束制造中，明确USB充电线接口类型是确保设备兼容与传输效率的基础。本文系统梳理Type-A、Micro USB及Type-C等主流接口的结构特征、引脚定义与电气差异，并结合加工质控点，为您提供实用的连接器选型与技术方案。
一、 主流USB充电线接口类型特性解析
在连接线缆制造领域，USB充电线接口经历了多次技术迭代。针对不同的应用设备与功率需求，主流的接口类型主要分为以下三种：

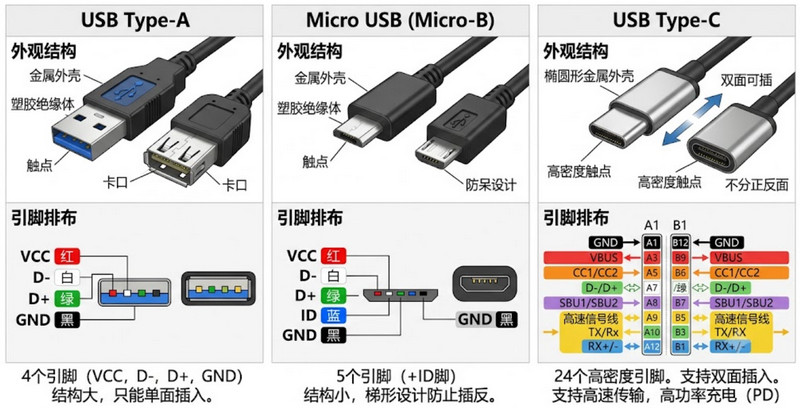

1. USB Type-A 接口
USB Type-A 是传统的供电端接口，通常位于充电头或电脑主机端。在标准 USB 2.0 规格下，该接口具备 4 个金属引脚，引脚定义分别为 VBUS、D-、D+、GND。其物理结构具有单向插拔特性，触点设计较为宽大，具备良好的耐磨损性能与机械稳定性。
2. Micro USB 接口
Micro USB 曾是便携式设备上广泛使用的连接器规格。其外观呈梯形结构，具备 5 个引脚，其中增设的 ID 引脚常用于 OTG 身份识别。该接口在传统智能设备、手持仪器中应用较多。由于其结构具有方向性，在多次插拔后两侧的弹片容易出现疲劳磨损，因而其电气寿命与电流承载能力相对有限。
3. USB Type-C 接口
USB Type-C 是当前技术标准下的主流接口形态。它具备 24 个引脚，采用上下完全对称的结构，支持正反盲插。
- 高功率传输：在配合 USB PD（Power Delivery）协议时，该接口能够支持高电压与大电流传输，满足高功率快充需求。
- 多功能集成：除充电外，还可同步支持高带宽的数据传输与视频信号输出。
二、 USB充电线加工与质量控制关键工艺
生产高品质的 USB 充电线，不仅取决于接口类型的选择，更依赖于线束加工时的工艺细节。以下是工厂制造过程中的核心工艺步骤：
1. 芯线剥皮与理线
使用高精度自动剥线机去除外护套和芯线绝缘层。在此步骤中，必须严格控制切刀深度，防止伤及内部的铜丝导体，确保导体的截面积未受损伤，从而维持稳定的供电电阻。

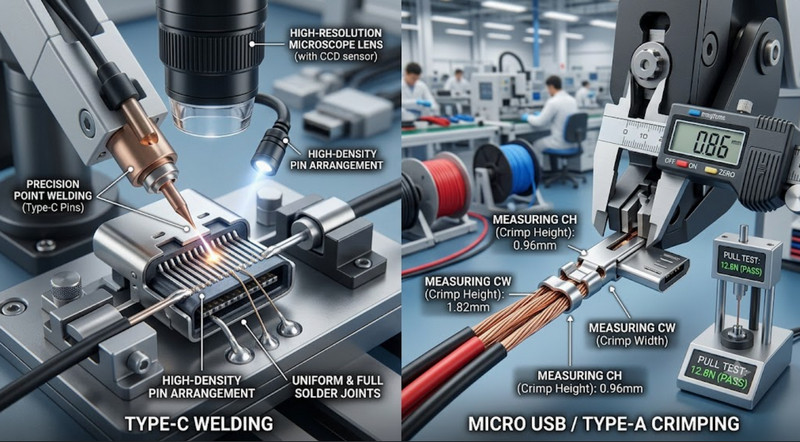

2. 端子焊接与压接
- Type-C 接口：由于引脚间距极小，多采用高精度自动焊接机进行点焊，确保焊点饱满且无连焊、虚焊现象。
- Micro USB/Type-A 接口：部分采用端子压接工艺，需严格监控压接高度（CH）与压接宽度（CW），以保障拉力测试符合标准。
3. 内模注塑与外模成型
为提升接头部位的抗拉拽能力，通常采用双层注塑工艺。先用低硬度 PE 或高绝缘材质注塑内模，固定焊点并起到绝缘防护作用；随后使用 PVC 或 TPE 进行外模成型，提供符合要求的抗弯折弯曲应力消除（SR）结构。
三、 选型总结与技术注意事项
在采购或定制 USB 充电线缆时，技术人员应重点评估以下几项电气与机械指标：
- 电流承载能力（AWG线规）：若需满足大电流快充，供电芯线通常需要选用 24 AWG 或更粗的导线，以降低线阻与发热量。
- 屏蔽层规范：高品质的充电线除地线外，应具备铝箔和编织网构成的双层屏蔽结构，以有效抑制电磁干扰（EMI）。
- 摇摆测试标准：成品需通过严格的吊重摇摆测试（如 +/-90 度，循环数千次），确保线缆与接口连接处的抗疲劳性能符合应用环境要求。
