关于排针的pcb封装常见问题整合

1、关于pcb怎么画排针距离，焊盘大小，内径，外径，封装?

pcb封装库中在IDC14等就是双排针过孔的封装，在元件库里找到它后点击更改就进入编辑状态，之后拷贝一个过孔粘贴到你自定义的封装库中就可以按自己要求定义了。

至于距离、焊盘大小、内径、外径，为了不出差错，一般我都是拿到元器件实物后用游标卡尺卡一下再画。

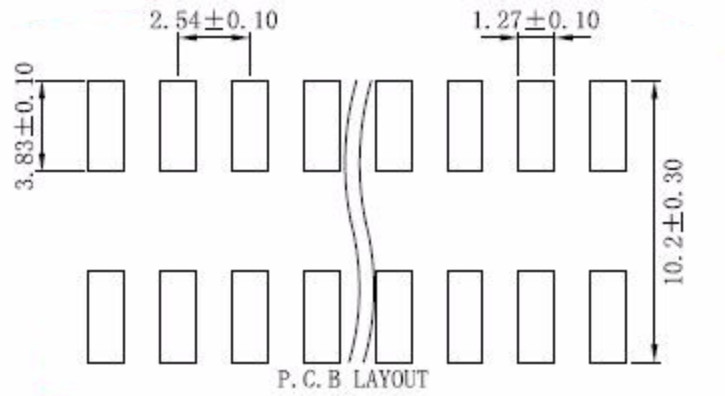

图1

根据间距大致可分为2.54mm,2.00mm,1.27mm,1.00mm,0.8mm五类

根据排数有单排针，双排针，三排针等;

根据封装用法则有贴片SMT(卧贴/立贴)，插件DIP(直插/弯插)等。

灿科盟 2.54mm排针对应的型号是210S-1*XP，是单排180度排针，1-40位，可以根据客户需求定制针长，也可配套排母使用。

下面我就切两个2.54间距的排针为例来补充一下

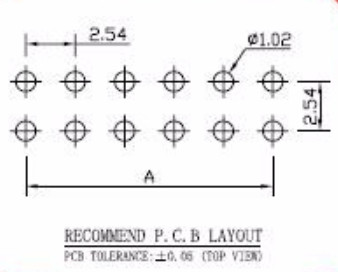

图2

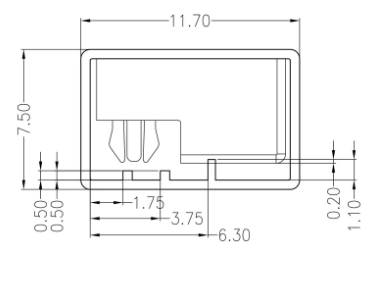

图3

2.54的是常规的，在AD中叫HDR，像你这单排的根据你需要几个对应叫HDR1X数字，比如用4P叫，HDR1X4。这些常规的封装在通用连接器库里，是AD自带的。

2、PCB单排排针的封装一号引脚为方形是什么意思?

代表这是芯片的1号脚位， 这是为了方便你来数管脚的。比如，你要找16号管脚，那么，从一号管脚，逆时针数，...到第16个管脚。

总结

1号代表Pin算 1号即1针，2号即2针，似此类推即可。

3、altium画的PCB中有排针的封装变绿，其他元件都正常，这是什么原因?

解答：这与你的设计规则有关，变绿是由于你画的图违反了“规则”，从你的图中是无法看出来的，需要全面了解才行，比如你规则 规定的元器件间距是2毫米，画图间距是1毫米，就会变绿了，如果你的插座画重复了，把2个叠在一起了，也会变绿。需要对照规则，检查哪一点不符合要求?纠正过来就解决了。
