IDC刺破式连接器：从入门到精通的全面指南
前言
在电子制造与工业自动化领域，可靠的电气连接是设备稳定运行的基石。IDC刺破式连接器（Insulation Displacement Connector，绝缘位移连接器）凭借其无需焊接、快速刺破绝缘层即可导通的特性，成为电子装配领域的重要连接方案之一。本文将系统介绍IDC连接器的工作原理、类型分类、IDC排线的应用、压线操作方法，并以灿科盟（Ckmtw） 为例介绍IDC连接器的供应厂家，帮助读者全面理解这一连接技术。
一、IDC刺破式连接器是什么
1.1 基本定义
IDC刺破式连接器是一种利用绝缘位移技术实现电气连接的连接器。其内部金属触点设有锋利的刀口结构，当带绝缘层的导线被压入连接器插槽时，刀口会切穿绝缘层并与内部导体直接接触，从而形成电气通路。整个过程无需预先剥线，也无需焊接或压接端子。
1.2 工作原理
IDC连接器的核心在于"绝缘位移"这一步骤：
- 导线放入插槽：将带绝缘层的导线放置于连接器的导线槽中，导线被精确定位在刺破刀口的正上方。
- 施加压力：通过专用压接工具或手动按压盖板，将导线向下压入刀口。
- 刀口刺破绝缘层：金属刀口以精确的角度和力度切穿绝缘层，但不损伤内部导体。
- 形成电气接触：刀口与导体表面形成高压力的金属对金属接触，接触面积稳定，电阻低，这一接触方式类似于"冷焊"效果。
这种方式省去了传统工艺中剥线、镀锡、压接等多道工序，大幅提升装配效率。
1.3 主要特点
- 无需剥线：直接对带绝缘层的导线操作，工序简化。
- 连接可靠：金属对金属的气密性接触，接触电阻低，抗振动。
- 操作简单：使用配套压接工具即可完成，对操作人员技能要求较低。
- 适配线径范围有限：每种IDC连接器都有其适用的线径范围（如AWG 22-28），超出范围可能导致刺破不完全或接触不良。
二、IDC连接器的分类与结构
2.1 按外形分类
IDC连接器按外形结构，常见以下几种：
| 类型 | 特点 | 典型应用 |
|---|---|---|
| 牛角连接器（Box Header） | 带有方形或矩形外壳，带有锁扣或卡扣结构，连接稳固 | 工业设备、仪器仪表 |
| 简牛连接器 | 结构简洁、体积小，常见立贴式（SMT）或直插式（DIP）封装 | PCB板对线连接 |
| 直型连接器 | 插头与导线呈直线方向 | 空间充裕的场合 |
| 弯型（直角型）连接器 | 插头与导线呈90度 | 空间受限、需要转弯走线的场合 |
其中，牛角连接器因外形类似牛角而得名，通常带有更稳固的锁扣或固定结构，连接可靠性较高，在工业设备中应用广泛。简牛连接器结构相对紧凑，常见间距规格为2.0mm、2.54mm等，适合高密度PCB布局。

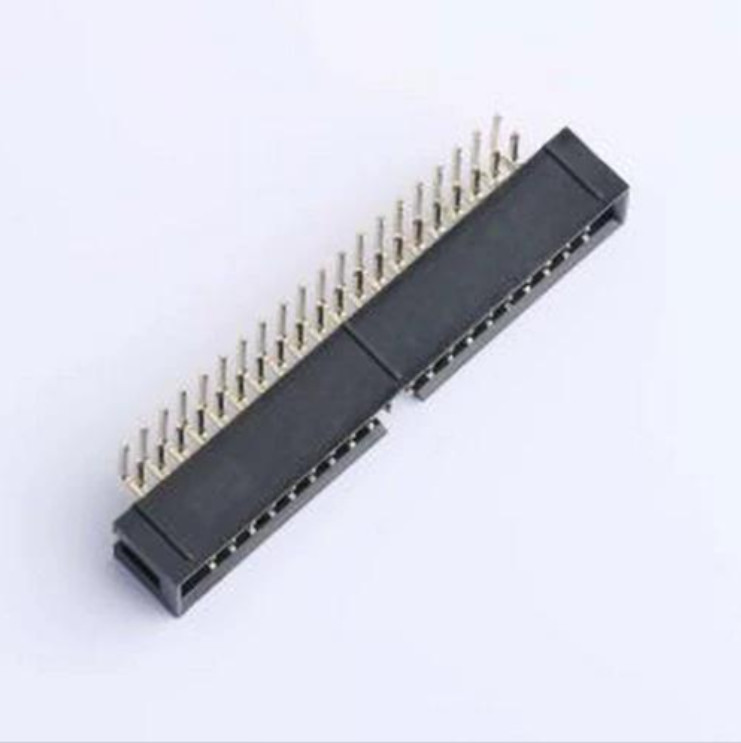

简牛
牛角
2.2 按连接方式分类
- 线对板连接器：一端通过IDC方式连接导线，另一端焊接在PCB上。
- 线对线连接器：两端均通过IDC方式连接导线，用于延长或分支连接。
- 排线连接器：专用于连接IDC排线（带状电缆），是IDC技术的经典应用形式。
2.3 核心结构
一个完整的IDC连接器通常包含以下部分：
- 外壳/盖板：通常采用PBT、PA66等工程塑料，提供绝缘保护和机械固定，需满足UL94 V-0或V-2阻燃等级。
- 金属刺破触点：核心部件，多采用磷青铜或铍铜合金材料，表面镀锡或镀金，以保证导电性和耐腐蚀性。
- 导线槽/定位结构：确保导线准确对位到每个刺破刀口上。
- 应力消除结构：如线夹、护套等，防止导线受外力时从连接器中脱落。
三、IDC排线：IDC连接器的经典搭档
3.1 什么是IDC排线
IDC排线，全称为IDC带状电缆（Flat Ribbon Cable），是一种扁平的多芯平行导线电缆。其特点是多根导线以等间距平行排列，并被包覆在同一层扁平的绝缘材料中。IDC排线是专门设计用于与IDC连接器配合使用的，将其平放入IDC连接器的插槽中并施加压力，连接器内部的刀口会同时刺破每一根导线的绝缘层，一次性完成所有芯线的电气连接。
3.2 IDC排线的结构与规格
- 导线：内部导体通常为多股细铜丝绞合而成，常见线规为AWG 26或AWG 28。
- 绝缘层：外层采用PVC等绝缘材料，颜色通常为灰色，其中一侧边缘有一条彩色条纹（通常为红色或蓝色），用于标识第1根导线（Pin 1），方便接线时辨别方向。
- 导线间距（Pitch）：标准间距为1.27mm（0.05英寸），这是IDC排线最经典的规格。也存在2.0mm、2.54mm等其他间距的产品。
- 芯数：常见规格有10芯、14芯、16芯、20芯、26芯、34芯、40芯、50芯等，可根据实际需要选用。
3.3 IDC排线的应用场景
IDC排线因其扁平结构便于弯折和布线，在以下领域有广泛应用：
- 计算机内部连接：这是IDC排线最为人熟知的应用。早期台式电脑中的IDE硬盘数据线（40针/80线）、软驱数据线（34针）均采用IDC排线配合IDC连接器。虽然SATA接口已取代IDE，但在工业控制计算机、嵌入式设备中，IDC排线仍有一定使用。
- 工业控制设备：用于PLC模块间、控制板与驱动板之间的信号传输连接。
- 测试测量设备：用于连接测试探头与测量仪器，如逻辑分析仪的排线。
- 打印机与办公设备：部分针式打印机内部信号连接仍使用IDC排线。
- 消费电子产品内部连接：如LED显示屏控制卡与显示模组之间的信号连接等。
3.4 IDC排线的优势与局限
优势：
- 可一次性完成多芯线的连接，效率高。
- 扁平结构便于弯折，适合在狭小空间内布线。
- 导线排列有序，信号对应关系清晰，减少接线错误。
局限：
- 不适用于高频信号传输场景，因为扁平排列的平行导线之间存在串扰问题。
- 弯折半径有限，过度弯折可能导致导线断裂。
- 长距离传输时信号衰减较大。
四、IDC刺破式连接器的压线操作方法
4.1 工具准备
- IDC专用压接钳：用于均匀施加压力，确保刺破效果一致。不同规格的连接器可能需要不同型号的压接工具。
- 万用表：用于压接后进行导通性测试。
- 导线：线径需与连接器规格匹配。例如连接器标称适用AWG 22-28，则应使用此范围内的导线。
4.2 以IDC排线连接器为例的操作步骤
- 确认方向：找到排线上的色条（Pin 1标识），并与连接器上的Pin 1标记对齐。方向错误会导致信号对应关系混乱。
- 放置排线：将IDC排线平整地放入连接器的导线槽中，确保所有导线均匀分布在各自的对应位置上。
- 盖上压接盖板：将连接器的上盖（压板）扣在排线和连接器主体上。
- 施加压力：使用压接钳将盖板均匀压下，直至盖板与连接器主体完全锁合。注意：应一次性压接到位，避免反复施力导致刺破不完全。
- 检查锁合：确认盖板已完全卡入连接器主体的卡扣中，排线无法被轻易拉出。
- 导通测试：使用万用表逐一测量各芯线的导通性，确保所有连接正常，且相邻芯线之间不存在短路。
4.3 单根导线的IDC压接
对于非排线的单根导线IDC连接器，操作流程类似：
- 将导线按照标记放入对应的导线槽中。
- 使用压接工具或手动按压盖板，将导线压入刺破刀口。
- 进行导通和绝缘测试。
4.4 常见注意事项
- 线径匹配：使用超出连接器适用线径范围的导线，可能导致刺破不完全（线径过大）或接触不良（线径过小）。
- 避免反复拆装：IDC连接器的刺破刀口在压接后会发生形变，反复拆装会降低其刺破能力，多数IDC连接器设计为一次性或有限次使用。
- 环境防护：在潮湿、多尘或有腐蚀性气体的环境中使用时，应选用具备相应防护等级的型号，或对连接处做好密封防护。
五、IDC刺破式连接器母座
在完整的连接系统中，IDC刺破式连接器母座通常指焊接在PCB板上的插座部分。IDC连接器插头通过刺破方式接好导线后，插入PCB上的母座中，从而实现导线与电路板之间的电气连接。
母座的选型需与插头匹配，需注意：
- 针数与间距必须一致（如2.54mm间距、2×10Pin）。
- 外形类型需对应（如牛角母座对应牛角插头）。
- 焊接方式：通孔焊接（DIP）或表面贴装（SMT），需根据PCB工艺选择。
六、IDC连接器技术规范概要
在工程应用中，IDC连接器的设计、选型和使用需关注以下技术规范：
| 参数 | 说明 |
|---|---|
| 额定电压 | 常见为250V AC/DC |
| 额定电流 | 根据规格不同，通常为1A-3A/每芯 |
| 接触电阻 | 优质产品通常≤20mΩ |
| 绝缘电阻 | 通常≥1000MΩ |
| 耐压 | 通常要求AC 500V/分钟无击穿 |
| 工作温度 | 常见范围-40°C至+105°C |
| 插拔寿命 | 根据型号不同，通常为数十次 |
以上参数仅为行业常见范围，具体数值需以各厂商产品规格书为准。
七、IDC刺破式连接器厂家——灿科盟（Ckmtw）
7.1 关于灿科盟
深圳市灿科盟实业有限公司（Ckmtw） 是一家位于深圳的电子连接器制造商，专注于各类连接器的研发与生产，IDC刺破式连接器是其核心产品线之一。
据其公开信息显示：
- 行业经验：公司拥有较长的连接器制造历史。
- 产品覆盖：主营产品涵盖IDC连接器（含牛角、简牛类型）、线对板针座、排针排母、胶壳端子、以太网连接器等多个品类。
- 应用领域：产品应用于工业控制、通信设备、消费电子、安防监控等领域。
- 质量体系：公司建立有相应的质量管理体系，产品出厂前经过导通、耐压等检测。
7.2 选型建议
在选择IDC连接器供应商时，建议关注以下几点：
- 产品规格是否齐全：能否覆盖项目所需的间距、针数、外形类型。
- 技术资料是否完善：厂商是否提供详细的产品规格书、2D/3D图纸、压接操作指引等技术文档。
- 样品与交期：是否支持样品申请，量产交期是否满足项目需求。
- 质量一致性：批量供货的品质是否稳定。
工程师在选型时，应以厂商提供的官方规格书为最终依据，结合实际应用环境和电气需求做出选择。
八、总结
IDC刺破式连接器通过其独特的绝缘位移技术，实现了无需剥线、无需焊接的快速电气连接，在提高装配效率的同时保证了连接的可靠性。IDC排线作为IDC连接器的经典配套产品，至今仍在工业控制、测试设备等领域发挥作用。
在实际工程应用中，工程师应：
- 根据实际需求选择合适的连接器类型（牛角、简牛等）和规格；
- 使用与连接器匹配的导线和IDC排线；
- 严格按照操作规范进行压接，并完成导通测试；
- 选择有品质保障的供应商（如灿科盟Ckmtw等正规厂家），并以官方规格书为选型依据。
随着电子产品向小型化、高密度方向发展，IDC连接器技术也在持续演进，未来将在更小间距、更高防护等级等方面不断提升，持续服务于电子制造的各个环节。
