连接器插拔力测试方法：专业指南与前沿实践

在现代电子系统中，连接器的可靠性直接影响设备的稳定性和安全性。插拔力测试作为评估连接器机械性能的核心手段，不仅关乎用户体验（如手机充电端口的插拔手感），更决定了设备在振动、温度变化等复杂环境下的信号完整性。本文将深入解析连接器插拔力测试的标准流程、设备选型及行业创新实践。

一、测试原理与核心价值

插拔力测试通过量化插入力（Insertion Force） 和拔出力（Withdrawal Force），评估连接器的机械耐久性与接触可靠性：

1. 物理原理：接触件的正压力引发摩擦力，其大小直接影响插拔力。过大的插入力导致用户操作困难，过小的拔出力则易因振动导致松脱（参考EIA-364-13C标准）。
2. 失效风险控制：
   • 插入力超标 → 端子塑性变形 → 接触电阻升高 → 信号衰减；
   • 拔出力不足 → 接触件分离 → 电路断路或电弧放电。
3. 行业数据支撑：2024年中国电子连接器市场规模达2123.73亿元，其中因插拔力不合格导致的失效占比12%（数据来源：智研咨询）。

二、国际标准体系与关键参数

（一）主流测试标准

注：不同类型连接器参数差异显著，例如D-SUB 37P端子要求拔出力≥3.0kgf，而Housing 02P仅需≥0.5kgf。

（二）关键测试参数

1. 速度控制：常规测试速度25.4mm/min（如USB），精密连接器需降至12.7mm/min（如微型BTB接口）。
2. 循环次数：
   • 消费电子：500~5,000次（如手机充电口）；
   • 汽车电子：≥10,000次（参考QC/T 1067标准）。
3. 环境变量：温度（-40℃~125℃）、湿度（85% RH）及盐雾环境需单独验证。

三、测试方法全流程解析

（一）设备选型指南

（二）操作步骤（以EIA-364-13C为基准）

1. 样品准备：
   • 匹配公母端，包含全部附件（胶芯、屏蔽壳、螺钉）；
   • 清洁端子，避免氧化层影响（酒精擦拭后静置30分钟）。

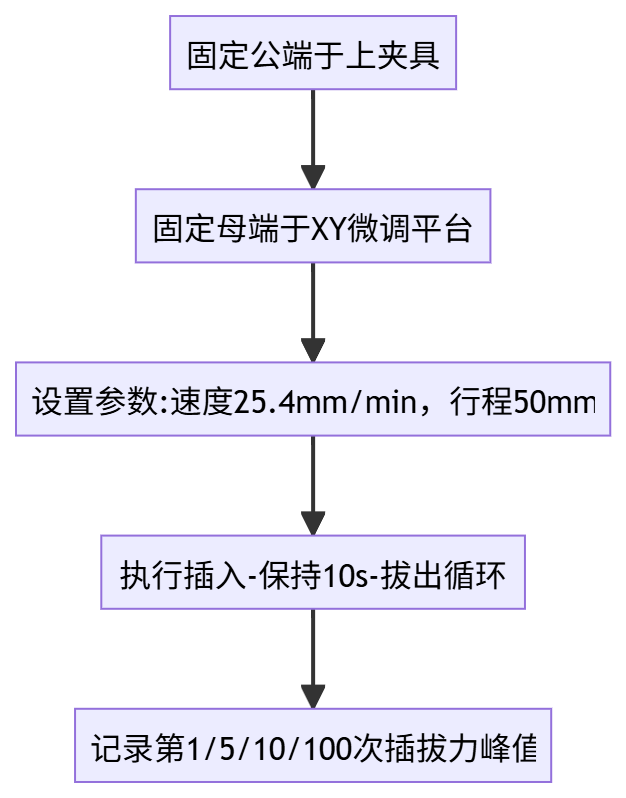

2. 测试执行：


3. 数据分析：
   • 合格判定：插入力≤标称值，拔出力≥标称值（如USB插入力≤34.3N/拔出力≥9.8N）；
   • 失效预警：连续3次拔出力衰减＞10% → 接触件疲劳风险。

四、特殊环境测试方案

（一）高温插拔力测试

采用电磁感应加热装置（如CN102680152A专利）：

1. 金属圆筒内加热至设定温度（最高300℃）；
2. 通过陶瓷隔热夹具隔离热传导，保护传感器；
3. 实时监测温度-插拔力曲线，解析材料热膨胀影响。
   应用案例：航天发动机线束连接器在125℃下拔出力需≥初始值的80%。

（二）振动叠加测试

1. 按EN 61373标准施加随机振动（5~150Hz）；
2. 动态监测拔出力变化，瞬断时间需＜1μs；
3. 新能源汽车连接器要求振动后接触电阻变化≤5%。

五、行业痛点与创新趋势

1. 精度瓶颈：传统机械式试验机定位误差＞0.5mm → 高精度伺服电动缸（如THK品牌）将误差压缩至0.1mm。
2. 效率提升：
   • 多工位并行测试（5工位机型效率提升400%）；
   • AI视觉辅助定位，减少人工调校时间。
3. 材料创新：
   • 磷青铜端子镀0.2μm金层，插拔寿命提升至20,000次；
   • LCP塑胶壳体耐温性达260℃，减少高温变形。

安全警示：依据GB/T 16915-2023，测试电压＞30V时需配备绝缘防护罩，避免电弧伤害。

结语

插拔力测试已从单一力学指标发展为覆盖机械、环境、材料的系统性评价体系。随着5G和新能源汽车的普及，高频高速连接器（如112Gbps PAM4接口）对测试提出新挑战：纳米级镀层磨损监测、阻抗匹配动态分析等方向将成为技术突破点。企业需同步升级三综合测试平台（温度-振动-插拔联动），以应对未来高可靠性需求。

(本文数据更新至2025年7月，标准版本状态以IEC/GB官网为准；高温测试专利引用CN102680152A；市场数据源自智研咨询)
