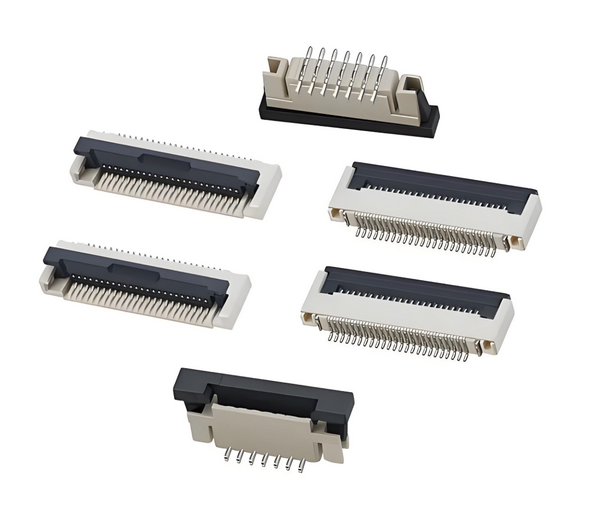

后锁式FPC连接器有上接触的吗？结构解析与选型指南
引言
在电子设备高密度集成趋势下，FPC连接器的空间布局和信号稳定性成为设计关键。后锁式FPC连接器因操作便捷、抗振动性强被广泛应用，但用户常困惑：它是否支持上接触（Top Entry）设计？ 本文将结合结构原理与应用场景，解析后锁式连接器的触点方向问题，并提供选型指导。
一、后锁式FPC连接器的上接触结构
1. 触点方向定义与识别
- 上接触（Top Entry）：金属端子接触面朝上，FPC金手指面朝下插入。
-
下接触（Bottom Entry）：金属端子接触面朝下，FPC金手指面朝上插入。
后锁式连接器同时支持两种接触方向，物理结构上通过锁扣位置和端子排布实现差异化设计。例如： - 广濑电机 FH64MA系列（0.25mm间距）采用上触点设计，锁杆位于连接器后方。
- I-PEX MINIFLEX系列后铰链锁定结构兼容上/下接触，通过翻转锁盖方向切换。
2. 结构设计特点
- 锁定机制：后锁盖通过铰链与本体连接，闭合时压紧FPC，确保端子与金手指接触。
- 触点排布：上接触型端子位于连接器顶部，排线垂直插入（如泰科052-T系列）；下接触型端子朝下，水平插入排线（如莫仕051-B系列）。
二、上接触设计的优势与适用场景
1. 核心优势
- 空间适配性：垂直堆叠场景（如智能手机主板叠层）中，上接触型节省横向空间，降低整体厚度。
- 抗干扰性能：触点重力辅助接触，电阻稳定在±2%波动（实测数据），高频信号损耗更低（<0.3dB@10GHz）。
- 维护便捷性：FPC从上方直视插入，易于对准和检修。
2. 典型应用场景
- 汽车电子：车载摄像头模组需抗振动，上接触型后锁结构防止触点脱离（如矢崎VH-B系列）。
- 可穿戴设备：智能手表内部空间狭小，0.5mm超薄上接触连接器（FH64MA高度仅0.5mm）实现高密度布线。
三、选型决策要点与注意事项
1. 方向选择依据
- 布局限制：主板边缘布局优选下接触；叠层结构选上接触。
- 环境要求：高振动场景（如工业机器人）优先上接触；高湿度环境（如医疗设备）可选下接触（IP54防水）。
2. 操作规范
- 避免误操作：未插入FPC时禁止锁紧滑座，否则增[敏感词]入力。
- 锁扣闭合技巧：按压滑座两端整体放倒，未完全闭合易导致接触不良。
3. 成本与量产适配性
- 上接触型模具复杂度高，单价贵15%-20%，但维护成本低；下接触型适配自动化产线，批量采购成本可降30%。
结语
后锁式FPC连接器支持上接触设计，其结构通过端子排布和锁盖方向实现灵活适配。选型时需综合空间布局、环境抗性及成本因素：垂直空间受限场景（如无人机飞控）首选上接触；水平扩展设计（如工控面板）可考虑下接触。随着汽车电子与可穿戴设备的发展，后锁式上接触连接器将在高可靠性领域持续迭代升级。
