射频连接线是什么？作用干嘛的？
核心提示：射频连接线本质上是电磁能量的定向传输通道，在5G基站中，一根优质的低损耗射频线可使信号传输效率提升40%，衰减控制在0.1dB/m以内。
一、科学定义：不止是一根线

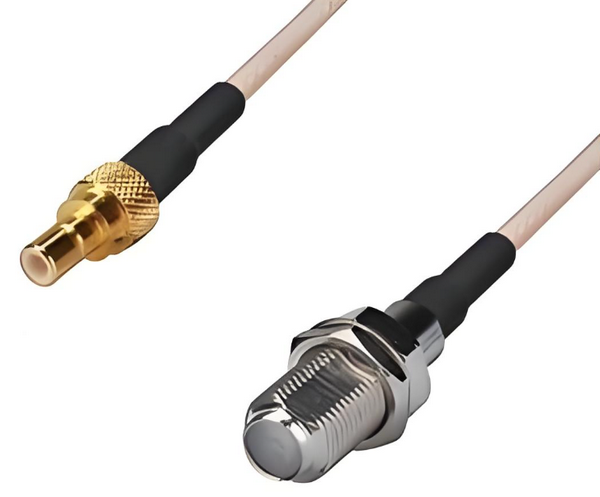

射频连接线（RF Cable Assembly）是由射频同轴电缆与射频连接器通过精密装配组成的集成化传输组件，专门用于传输300kHz-300GHz的射频信号。其核心使命是最小化信号损耗并抑制电磁干扰，确保高频信号的完整性。
关键结构解析（四层精密设计）
- 内导体：通常为铜包铝或镀银铜线，承担信号传输主通道功能，直径精度达±0.01mm（毫米波应用要求）
- 绝缘介质：聚乙烯或PTFE材料，隔绝内外导体，介电常数稳定性决定信号衰减率
- 外导体：铜编织网+铝塑复合带双屏蔽层，屏蔽效能＞90dB（抑制外部手机信号等干扰）
- 护套：黑色耐候性PE材料（室外）或阻燃PVC（室内），抗UV、耐-40℃~125℃温差
典型阻抗值：50Ω（通信设备）或75Ω（广电系统），阻抗失配会导致信号反射率达30%
二、核心作用：三大不可替代的价值
（一）信号的高保真传输
- 低损耗传导：优质射频线在6GHz频段的衰减≤0.5dB/m，而普通线缆可达2dB/m（实测数据）
- 相位稳定性：毫米波场景下相位偏移＜1°/m，保障相控阵雷达波束指向精度
- 案例对比：无人机图传系统使用LMR-400射频线替代普通线材，传输距离从500米提升至2公里
（二）电磁屏蔽堡垒
-
双重屏蔽机制：
- 铜网反射外部干扰电磁波
- 铝塑层吸收残余辐射能
- 实测数据：医疗MRI设备使用屏蔽效能120dB的射频线，使图像噪点降低70%
（三）阻抗匹配枢纽
- 匹配原理：通过精准的50Ω/75Ω阻抗设计，使信号源-传输线-负载形成连续能量传输界面
- 失配代价：VSWR＞1.5时，5G基站天线增益下降3dB，覆盖半径缩减40%
三、应用场景：从消费电子到太空探测
1. 消费电子领域
- 手机天线馈线：0.81mm极细同轴线，弯曲寿命＞10万次（折叠屏手机刚性需求）
- WiFi 6E路由：低损耗PTFE介质线，保障5.8GHz频段吞吐量＞1Gbps
2. 工业与通信
- 5G基站：半钢缆+7/16 DIN接头，耐受150N径向拉力（抗风振设计）
- 汽车毫米波雷达：稳相电缆，-40℃~125℃时相位波动＜±2°（防误触发关键）
3. 高可靠领域
- 卫星载荷：镀金内导体+氟化物绝缘层，耐受太空辐照10年
- 核磁共振仪：双层磁屏蔽编织网，抑制3T磁场干扰
四、选型指南：工程师必备参数清单
| 参数 | 消费电子 | 工业基站 | 军工航天 |
|---|---|---|---|
| 频率范围 | 0-6GHz | 0-40GHz | 0-110GHz |
| 衰减典型值 | ≤1.5dB/m@6G | ≤0.8dB/m@18G | ≤0.3dB/m@40G |
| 屏蔽效能 | ≥60dB | ≥90dB | ≥120dB |
| 弯曲半径 | 5×线径 | 10×线径 | 15×线径 |
| 耐温范围 | -25~+85℃ | -40~+125℃ | -65~+260℃ |
避坑警示
- 阻抗陷阱：75Ω线误接50Ω设备将导致VSWR＞2.0
- 接头腐蚀：镀锡连接器配镀金插座，年电偶腐蚀速率＞20nm
- 弯曲疲劳：超柔线缆弯折超10万次需选用绞线内导体
五、技术前沿：材料与结构的突破
-
LCP液晶聚合物：
- 介电常数降至2.9（1GHz），损耗因子＜0.002
- iPhone 15 Pro天线模组线径压缩至0.32mm
-
复合屏蔽层：
- 纳米石墨烯+铜镀层，屏蔽效能提升40%
-
智能连接器：
- 集成RFID芯片，实时监测插拔次数与温升数据（工业4.0应用）
安全警告：依据GB/T 5095.8-2023，高压设备（＞48V）需选用耐压＞500V的射频线，避免电弧击穿
结语
射频连接线是什么？ 它是高频信号的“超净传输走廊”；作用干嘛的？ 实现电磁能量近乎无损的定向传递，同时构筑干扰隔离屏障。随着5G毫米波、低轨卫星互联网的爆发，复合屏蔽结构与超低损介质将成为下一代技术核心，而掌握阻抗匹配原理与场景化选型能力，将是工程师应对高频挑战的关键筹码。
