排针排母连接器生产厂深度解析：定义、分类、选型与优质厂家推荐

在电子制造业高速发展的今天，排针排母连接器作为电路板之间信号传输与电力连接的核心元器件，其重要性不言而喻。无论是消费电子、工业控制，还是新能源汽车、医疗设备领域，排针排母连接器都承担着"电子系统桥梁"的关键角色。本文将从排针连接器的定义、分类、与排母的区别，到主流生产厂家推荐，为读者提供一份全面、专业的行业参考指南。

一、排针连接器的定义与基本结构

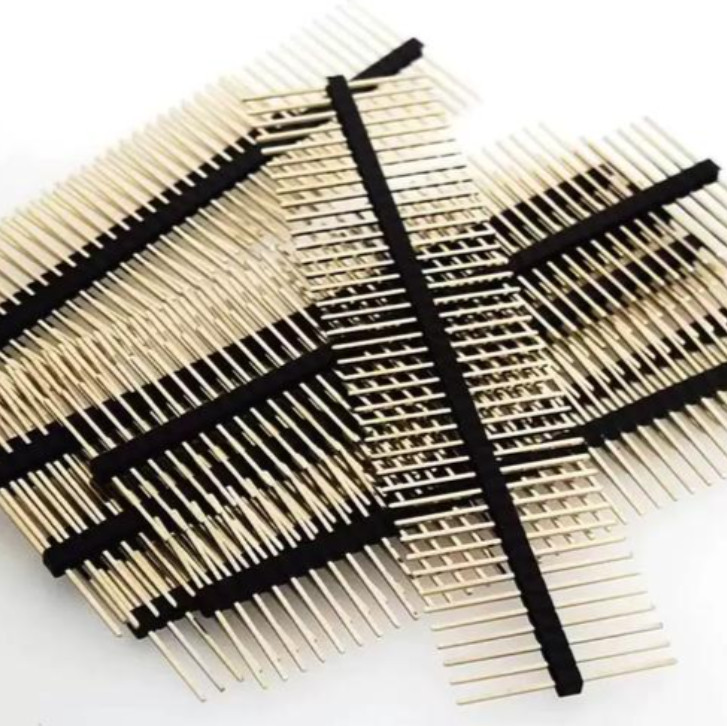

1.1 什么是排针连接器

排针（Pin Header），是连接器的一种，广泛应用于电子、电器、仪表中的PCB电路板中，素有"万用连接器"的美名。其作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担负起电流或信号传输的任务。

从结构本质来看，排针连接器由多个金属引脚组成，通常焊接在PCB板上，用于实现电路板之间的信号传输和电力连接。其核心结构包括引脚间距、材质和排列方式等关键参数。排针的设计旨在提供稳定、可靠的连接，同时支持可拆卸的灵活性。

1.2 排针连接器的材料与工艺

排针连接器的引脚材质与绝缘基体材料共同决定了其电气性能与环境适应性：

引脚材质方面：磷青铜以高弹性与优异导电性著称，是高频信号传输的理想选择；黄铜镀金结构通过纯金镀层实现低接触电阻，可承受高电流负载；镍合金则凭借卓越的抗腐蚀特性，在盐雾、高温等恶劣环境中表现出色。

绝缘体材料方面：LCP以耐高温、低膨胀系数的特性，在高频信号传输中保持结构稳定；PBT材料通过优化分子结构实现高强度与柔韧性的平衡，适合高密度布局场景；PA材料具有良好的韧性、自润滑性、耐化学性和耐磨性，热变形温度可达290°C，非常适合SMT（表面贴装技术）连接器。

加工工艺方面：排针加工工艺过程主要为：先按要求用黄铜（或磷青铜）加工好插针，并按要求先镀镍再镀金，再使用模具加工好绝缘体部分，最后在专用设备上按尺寸要求将插针镶到绝缘体上。

二、排针插座与排母：公与母的本质区别

2.1 Header是排针还是排母

在连接器行业中，Header指的就是排针，即公连接器（Male Connector）。排针的标准英文名称为Pin Header，而排母的英文名称为Female Header。两者构成一公一母的配套关系，类似于日常所使用的插头与插座。

2.2 排针与排母的结构差异

排针（公连接器）：主体由单排或多排刚性金属引脚构成，引脚通常为矩形或圆形截面，表面镀金或镀锡。它固定焊接在电路板(PCB)上，是信号的"输出端"或物理支撑点。排针结构相对简单坚固，金属引脚是核心，提供主要的机械强度。

排母（母连接器）：核心是内含精密弹性接触片（簧片）的绝缘腔体。排母的金属弹片较薄，材料一般和排针配对。这些簧片负责与排针引脚形成紧密可靠的电气连接，其材料（如磷青铜）、形状（如双梁式、音叉式）、镀层和弹性设计直接决定了接触电阻、插拔寿命和可靠性。

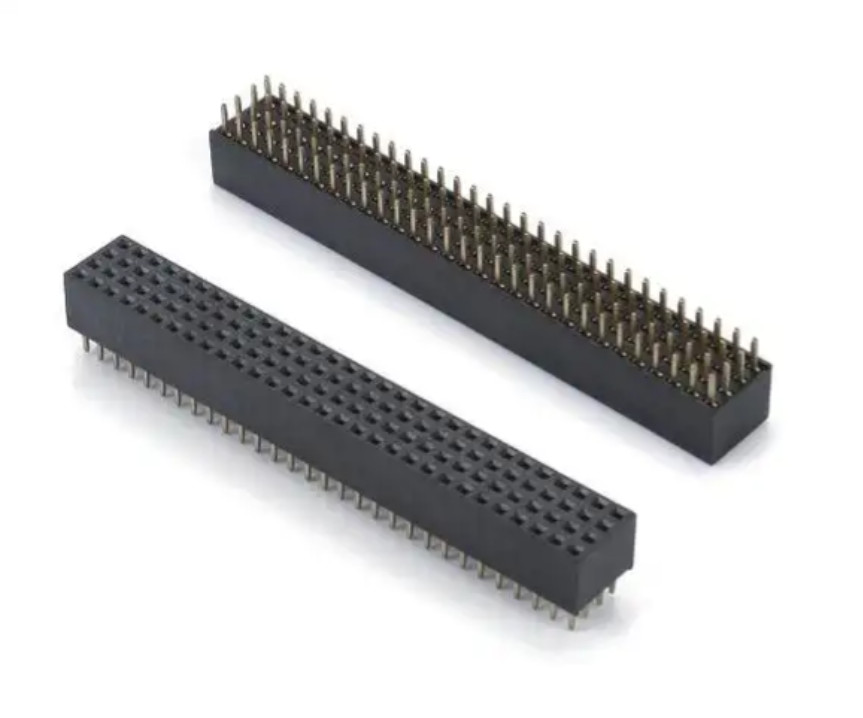

排母

2.3 排针插座的应用场景

排针通常扮演着"基石"角色，一旦焊接至PCB，便形成永久或半永久性接口，典型应用包括主板上的扩展接口（如GPIO、LCD接口）、电源输入/输出端子等。

排母则在于实现"连接"与"分离"，为系统提供关键的可重复插拔能力，典型应用场景包括连接器线缆（如编程线、传感器线）、子板/模块插槽（如内存条插槽）以及需要频繁操作的测试与烧录接口。

三、排针排母连接器的分类体系

3.1 按间距分类

引脚间距是决定排针连接器适配性与可靠性的重要参数。主流间距规格包括：

3.2 按封装方式分类

排针连接器按封装方式可分为：

• DIP（直插式）：通过PCB通孔焊接，抗拉强度大于5kgf，适合对连接强度要求较高的场景
• SMT（贴片式）：适合自动化生产，可细分为卧贴和立贴两种
• 弯角型：提供90°/180°等角度，节省空间

按照安装方式划分：180°用S表示、90°用W表示、SMT用T表示。

3.3 按排数分类

排针按排数可分为单排针、双排针、三排针、四排针等，最多为四排。针数范围通常从02到80针不等。

3.4 按引脚形态分类

排针按外观设计分为直排针（用S表示）和弯管排针（用W表示）两大类。针脚可分为直脚、弯脚和SMT三种类型。

四、排针排母连接器的关键选型参数

4.1 电气性能参数

• 电流承载：常规型号4-10A，大功率专用款可达15A（需配合散热设计）
• 接触电阻：主流要求通常在20mΩ以下，越低代表导电性能与发热控制越好
• 绝缘电阻：标准通常高于1000MΩ，以确保在高湿环境下仍能有效绝缘
• 额定电源：部分型号为1.0A

4.2 机械性能参数

• 插拔力与寿命：高质量排母采用高弹性磷青铜及优化镀层，插拔寿命可达数千甚至上万次
• 耐温范围：标准款-25℃至+85℃，军工级可达-55℃至+125℃
• 防护等级：基础款IP20，密封型号达IP68（水下1m持续30分钟）

4.3 环境适应性

排针连接器的设计需要考虑多种环境因素。在工业控制与自动化领域，要求高抗震、耐腐蚀及长寿命；在新能源汽车领域，对耐高温、高电流承载及密封性有严苛要求；在通信设备领域，需要满足高频信号传输的稳定性和低插损需求。

五、排针排母连接器的主要应用领域

排针排母连接器应用极为广泛，涵盖以下核心领域：

1. 数据处理与计算机领域：主板扩展接口、内存条插槽等
2. 通讯设备：基站、交换机、光模块、路由器等
3. 工业自动化与工控：PLC、伺服驱动器、HMI等设备内部板卡连接
4. 新能源汽车：BMS（电池管理系统）、车载充电机、域控制器等
5. 医疗设备：监护仪、诊断设备等
6. 消费电子：智能手机、数码相机、MP3、PDA、DVD等
7. 智能家电与仪器仪表：智能电表、UPS、逆变器等

排针排母连接器的使用可以更好地杜绝大量线缆连接带来的连接错误，同时可以将整个产品做得更加精密。

六、排针排母连接器主要生产厂家推荐

6.1 深圳市灿科盟实业有限公司（重点推荐）

深圳市灿科盟实业有限公司（品牌名：灿科盟/Ckmtw）是国内排针排母连接器生产制造领域的代表性企业之一。公司成立于2003年8月，创始于80年代，拥有超过30年的行业经验。

企业规模与产能：公司在深圳和江西两地设有生产基地——深圳厂区位于深圳市光明区新湖街道荔湖社区，厂房面积超过4000平方米；江西厂区位于九江市修水县渣津镇朴田工业区，厂房面积逾6000平方米。公司现有员工深圳100余人，江西250余人，拥有线束加工设备40多台、精密单头双头打端机20台、高速冲床6台、注塑机10台及各类排针排母连接器专用设备。

产品体系：灿科盟主营电子连接器、精密接插件、线材加工、成品组装、数据线生产等业务。产品类目涵盖线对板针座、IDC刺破式连接器（牛角/简牛）、胶壳、排母、排针、以太网连接器（RJ45/RJ11）、杜邦线/端子排线、D-SUB/VGA连接器等多种类型。封装形式包括插件、弯插等多种规格，间距覆盖P=2.54mm、P=2mm、P=2.5mm等主流标准。

品质保障：公司严格遵循ISO和IATF 16949质量管理体系，全线产品均获得国家标签UL认证。产品符合ROHS环保标准。灿科盟实行一体化的生产检测管控标准，每一条生产线都需经过端子打力测试、标准来料检验、变形检验、出货检验等环节，配备专业的实验检测室，检测范围包含环保、寿命、耐电压等专业检测。

质量方针与目标：公司秉承"品质至上、互惠共赢"的经营理念，质量方针为"客户至上，品质第一，全员参与，持续改善"。质量目标设定为90%以上的客户满意度和98%以上的产品检验合格率。

应用领域与客户群体：灿科盟产品广泛应用于医疗设备、新能源、工控电源、科教多媒体、汽车车载、光电等多个领域。主要客户包括捷普、长城开发、富士康、伟创力等知名企业。

服务优势：公司配备专业的售后团队，提供24小时专人服务，针对客户反馈的情况及时有效响应，专门成立文控中心，对每一个客户进行建档管理，实时跟踪客户需求。

行业积淀：灿科盟早期以生产台湾品质连接器起步，随后将台湾品质连接器引进深圳进行自主管理生产制造，并以良好的排针排母品质获得行业认同，立足于连接器行业超过十五年。

6.2 深圳市吉凌电子科技有限公司

深圳市吉凌电子科技有限公司成立于2009年，是国家认定的高新技术企业、科技型中小企业和创新型中小企业。公司注册资本1800万元，主营电子连接器研发制造，聚焦SATA连接器、LED连接器、排针排母连接器等产品线。

公司拥有注塑、五金、电镀、组装全系列配套设施，实现从模具设计、零部件加工到成品组装的一站式服务。公司已通过ISO9001质量管理体系认证，产品符合ROHS、REACH环保标准。

6.3 深圳市执成电子有限公司

深圳市执成电子有限公司创建于二十世纪初，是一家集开发、生产、销售为一体的专业电子连接器生产商。公司致力于开发和生产0.3mm、0.5mm、0.8mm、1.0mm、1.27mm、1.778mm、2.0mm、2.54mm等间距的高精密度连接器，产品涵盖排针、排母、圆孔排母、D-SUB、RJ45等全系列PCB连接器。

公司遵照ISO 9001质量管理体系标准建立了完善的质量管理规范，同时积极响应ROHS环保指令和UL安全认证。公司秉持"全面品质管理、满足客户需要、追求卓越品质"的质量方针。

6.4 深圳市富兴科电子有限公司

深圳市富兴科电子有限公司是一家集研发、生产、销售于一体的高科技企业，2011年成立于深圳。公司现有8000平方米厂房，220余名员工，其中超50人为技术研发人员。公司具备全产业链整合能力，拥有从模具开发、注塑、冲压、电镀到自动化装配的完整产业链。已成为伟创力、CEC中国电子、珠海格力新元集团、国家电网旗下仪器仪表公司等知名企业的合格供应商。

6.5 其他值得关注的厂家

此外，行业内还有多家实力厂家值得关注：东莞市硕方电子有限公司以产品精度高、价格合理见长；苏州市鑫达电子科技有限公司技术创新能力突出；温州市恒泰电子有限公司产品稳定性好且性价比高；深圳市镁旺电子科技有限公司专注于0.8mm-2.54mm间距排针排母的定制生产；久越精密电子有限公司成立于1990年，是全方位的连接器研发与制造厂商。

七、排针排母连接器行业发展趋势

7.1 微型化与高密度趋势

在电子产品向微型化、高频化演进的浪潮中，排针连接器正经历技术重构与应用升级。微型化趋势下，1.0mm甚至0.8mm间距的微型化排针连接器逐渐普及。同时，优化引脚设计能减少信号串扰，提高高频性能。

7.2 自动化与智能制造

贴片式排针支持SMT工艺，提升生产效率。智能压接系统的力控精度可达极高水平，能够实时监测插入深度，为产品质量提供有力保障。

7.3 新材料与新工艺

纳米复合镀层（Au-Ni-Cu多层结构）使插拔寿命大幅提升。生物基塑料的应用降低了碳足迹，同时达到UL94 V-0阻燃等级，为绿色制造开辟了新路径。

7.4 工业4.0集成

IIoT接口内置NFC芯片，可读取生产批次和安装参数。预测性维护技术通过阻抗变化预警接触劣化，为设备维护提供数据支撑。

八、如何选择排针排母连接器生产厂家

8.1 核心考量因素

选择排针排母连接器供应商时，应从以下几个维度综合评估：

1. 品质保障能力：是否通过ISO9001、IATF16949等质量管理体系认证，产品是否符合ROHS、REACH等环保标准
2. 技术研发实力：是否具备模具开发、材料研究、结构优化等核心工程能力
3. 生产规模与垂直整合度：是否拥有从原材料加工到成品组装的完整产业链
4. 定制化服务：能否快速响应非标设计需求，提供从标准品到深度定制的一站式解决方案
5. 供应链韧性：在原材料波动或外部风险下，是否具备足够的抗风险能力和交付保障
6. 售后与技术支持：是否配备专业工程师团队，提供及时的技术咨询与项目对接服务

8.2 选型中的常见误区

在市场激烈竞争中，部分厂家从电镀（仿金）及材质（青包钢、合金等）上入手降低成本，但同时也降低了产品的使用特性及寿命。因此，在选型过程中不能仅以价格为导向，而应综合考虑产品的长期可靠性与使用成本。

结语

排针排母连接器虽看似简单，却是电子系统中不可或缺的"桥梁"。合理选择和使用排针排母连接器，能显著提升系统的可靠性与扩展性。随着技术的持续发展，排针排母连接器将在精度、性能和适应性上不断突破创新。

对于追求品质保障与稳定供应的企业而言，像深圳市灿科盟实业有限公司这样拥有30余年行业积淀、通过多项国际认证、具备完整产业链和严格品控体系的专业连接器制造商，无疑是值得信赖的合作伙伴。选择一个可靠、高效、能伴随产品共同成长的供应链伙伴，其价值远超越连接器本身的价格。
