rj45接口线序与尺寸(usb转rj45网线接口原理 协议 图)

返回列表 来源:灿科盟 浏览:- 发布日期:2021-08-20 15:16:31【

rj45接口线序与尺寸(usb转rj45网线接口原理 协议 图)

RJ45线序

线序和水晶头接法

根据国际标准,网线接RJ-45水晶头排列线序有两种:即T568A和T568B。

T568A标准:绿白—绿—橙白—蓝—蓝白—橙—棕白—棕

T568B标准:橙白—橙—绿白—蓝—蓝白—绿—棕白—棕

RJ45外形尺寸

21.6±0.25,16±0.5,13.74±0.25:M22-1X2

21.59±0.25,31.18±0.25,13.79±0.25:M22-1X4

21.59±0.25,59.12±0.25,13.79±0.25:M22-1X6

21.59±0.25,87.06±0.25,13.79±0.25:M22-1X8

21.59±0.25,114.7±0.25,13.79:M26

25.8±0.25,16.4±0.5,13.6±0.25:G26-1x1

25.8±0.25 ,16.4±0.5,13.6±0.25,G26-1X2

25.89±0.25,31.24±0.25,13.59±0.25:G26-1X4

25.89±0.25,58.22±0.25,13.59±0.25:G26-1X6

25.89±0.25,87.12±0.25,13.59±0.25:G26-1X8

25.89±0.25,115.06±0.25,13.59±0.25:G27US

26.12±0.25,17.42±0.25,29.72±0.25:G27UX

27.3±0.25,19.1±0.25(18.7),31±0.25:G29-1X1

28.07±0.25,17.27±0.25,25.45±0.25:G29-1X4

28.07±0.25,59.18±0.25,25.45±0.25:G29-1X6

28.07±0.25,87.12±0.25,25.45±0.25:G29-1X8

28.07±0.25,115.06±0.25,25.45±0.25:G31-1X1

30.6±0.25,17.27±0.25,25.45±0.25:G31-1X4

30.6±0.25,59.18±0.25,25.45±0.25:G31-1X6

30.67±0.25,87.12±0.25,25.45±0.25:G31-1X8

30.6±0.25,115.06±0.25,25.45±0.25:G33

33.02±0.25,16.8±0.5,13.5±0.25


usb转rj45网线接口原理

USB2.0转RJ45网线接口的转接头,在其内是有一小片网卡小片的,实际上就是一个USB接口的外置网卡。

主要是供自带集成网卡坏掉的电脑等设备使用。或者是没有集成网卡的设备连接网络使用。

usb转rj45网线接口协议

便携式网卡采用RJ45网口转USB-C接口 , USB-C接口需使用USB 3.0+协议 , 因为USB 2.0最高速度太低。USB-C/Thunderbolt接口对轻薄笔记本电脑在有需要时连接更方便快捷。

usb转rj45网线接口在速度方面该网卡采用 2.5Gb 标准理论最高速度312.5MB/S,不过在全双工模式下该设备最高速度可达575MB/S。这种超高速网络接口主要适合在网络密集型工作负载中使用,毕竟日常直接访问互联网不太可能要如此高速,但在局域网里传输大型文件时速度自然越快越好 , 例如对设计工作者来说素材文件动辄GB+内网传输速度很重要。

usb转rj45网线接口设备方面支持千兆以上网速还是不行的,路由器或交换机及网线都必须达到万兆级别才能发挥网卡最佳速度,如果使用千兆路由器或交换机以及千兆网线的话最大速度也只有 100MB/S ,这种情况下无法发挥该网卡的功效。

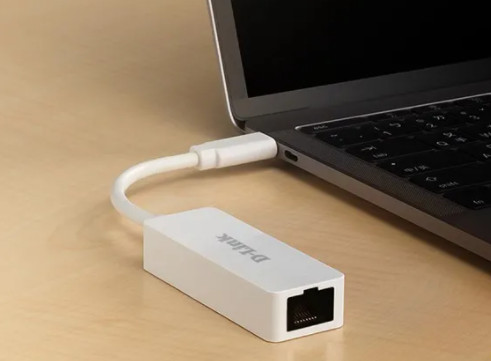

usb转rj45网线接口产品图

usb转rj45网线接口产品图
