卧贴排针排母规格选型与焊接指南｜区别、接线及批发采购详解

一、引言摘要

卧贴排针排母是SMT贴片工艺中常见的板对板连接器，广泛应用于消费电子、工控设备和通信模组。本文将从结构区别、规格选型、焊接工艺、PCB接线方法、单排与双排选型，以及价格、货源和厂家筛选等维度，系统梳理卧贴排针排母的核心技术知识与采购要点，为工程师和采购人员提供实用参考。

[图片占位符：请在此处插入一组卧贴排针与卧贴排母的实物对比图，展现两者外形差异，建议采用白底高清产品图]

二、卧贴排针与排母的基本概念

2.1 什么是卧贴排针

卧贴排针（SMD Right-Angle Pin Header）是指引脚以水平（90°弯折）方式从塑胶座体伸出，可通过SMT工艺直接贴装在PCB板面上的公端连接器。其引脚材质多为黄铜或磷铜，表面镀锡或镀金处理，具备良好的导电性与可焊性。

2.2 什么是卧贴排母

卧贴排母（SMD Right-Angle Female Header）结构与卧贴排针对应，是带有弹性端子的母座连接器，引脚同样以水平方向弯折，适用于SMT回流焊。内部弹片结构确保与排针插拔时接触可靠。

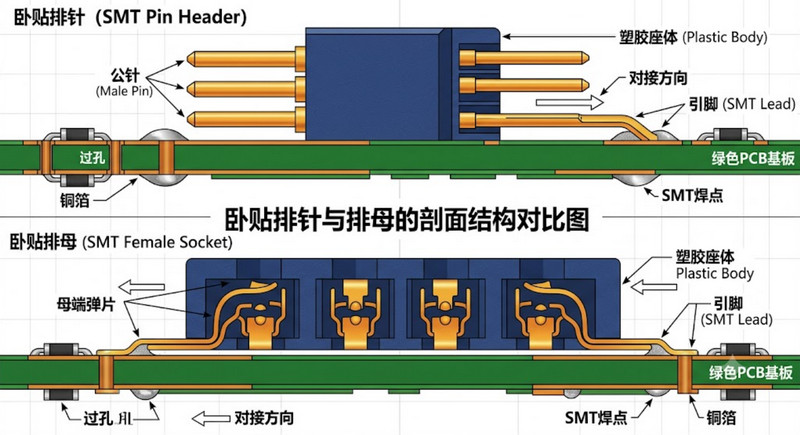

2.3 两者的核心区别

三、卧贴排针排母的常见规格

3.1 按排数分类

• 单排（Single Row）：引脚呈单列排列，常见间距为1.0mm、1.27mm、2.0mm、2.54mm。适用于空间有限、信号通道较少的场景，如传感器模组、小型显示驱动板等。
• 双排（Dual Row）：引脚呈双列排列，单位面积内的引脚密度翻倍，适合信号通道较多的场合，如主板与子板的板对板连接、工控扩展接口等。

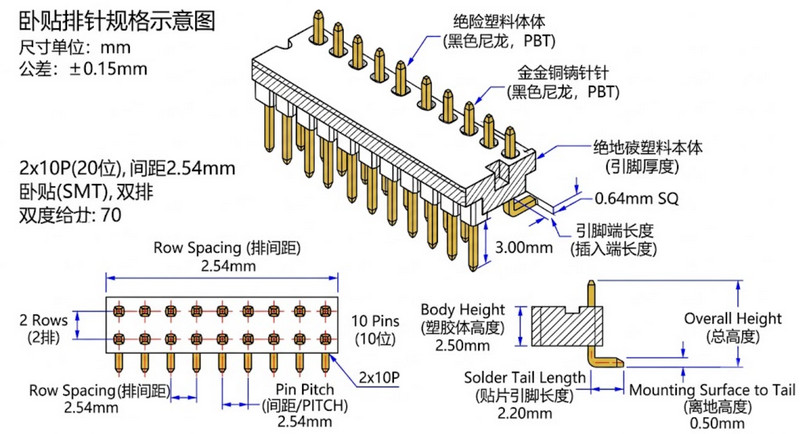

3.2 关键规格参数

选型时需关注以下核心参数：

1. 间距（Pitch）：相邻引脚中心距。常用规格有1.0mm、1.27mm、2.0mm、2.54mm。间距决定了PCB焊盘设计与可布线密度。
2. 位数（Number of Positions）：即引脚总数。单排常见4Pin40Pin，双排常见2×5Pin2×25Pin。
3. 额定电流：一般排针排母单Pin额定电流在1A~3A之间，需根据实际负载核算。
4. 额定电压：常见为50V~250V AC/DC，需参照具体产品数据手册。
5. 接触电阻：优质产品的接触电阻通常≤20mΩ。
6. 绝缘电阻：≥1000MΩ为常见标准。
7. 耐焊接温度：SMT回流焊峰值温度一般为260°C，持续时间不超过10秒。
8. 塑胶材质：常用LCP（液晶聚合物）或PA6T/PA9T，具备良好的耐高温性和尺寸稳定性。
9.


四、卧贴排针排母在PCB上的应用与接线方法

4.1 PCB设计注意事项

在PCB Layout阶段，使用卧贴排针排母需要特别注意以下几点：

• 焊盘尺寸：按照连接器厂商提供的推荐焊盘尺寸设计，通常焊盘宽度比引脚宽度大0.1mm~0.2mm，长度根据弯脚焊接面延伸。
• 定位孔/防呆设计：部分卧贴排针排母带有定位柱（Locator Pin），PCB上需预留对应定位孔，确保贴装精度。
• 禁布区：连接器本体下方及周围应留出足够的禁布区，避免与其他元件干涉。
• 丝印标识：建议在PCB上标注Pin 1方向标识，方便生产与检修时快速辨别。

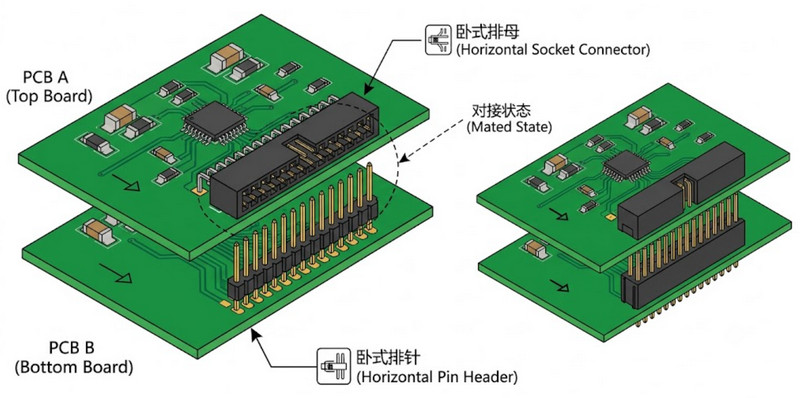

4.2 接线方式

卧贴排针排母属于板对板（Board-to-Board）连接器，其接线逻辑如下：

1. 一块PCB上焊接卧贴排针（公座），另一块PCB上焊接对应的卧贴排母（母座）。
2. 将公座插入母座，完成板对板物理连接。
3. 信号与电源通过引脚和弹片的物理接触传递，无需额外线缆。
4. 如需外接线缆，可配合使用端子线或飞线焊接至排针引脚的延长焊盘上。
5.


五、焊接工艺详解

5.1 SMT回流焊工艺

卧贴排针排母主流的焊接方式为SMT回流焊，标准流程如下：

1. 锡膏印刷：在PCB焊盘上通过钢网印刷锡膏。钢网开口尺寸需匹配连接器焊盘，推荐锡膏型号为SAC305（无铅）或Sn63Pb37（有铅）。
2. 元器件贴装：使用贴片机将卧贴排针/排母放置到焊盘上。需确保吸嘴型号匹配、贴装压力适当，避免引脚变形。

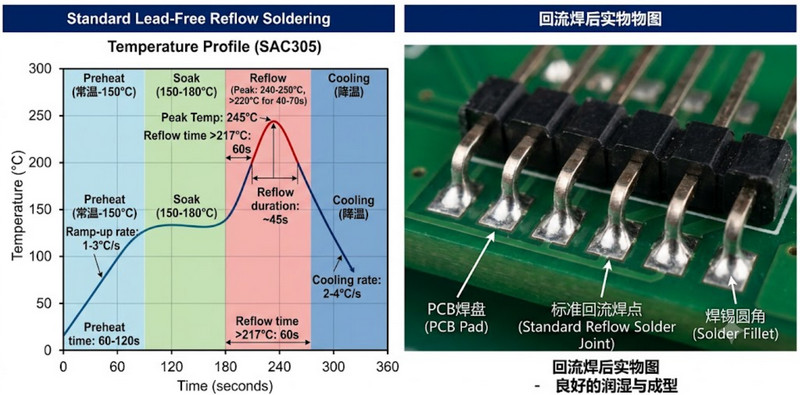

3. 回流焊接：典型的无铅回流焊温度曲线为：
   • 预热区：150°C200°C，升温速率12°C/s
   • 恒温区：200°C220°C，持续60120秒
   • 回流区：峰值温度245°C260°C，保持时间3060秒
   • 冷却区：冷却速率≤4°C/s
4. 焊接检测：通过AOI（自动光学检测）或目视检查焊点质量，合格焊点应呈现光滑月牙形，无桥连、虚焊、立碑等缺陷。
5.


5.2 手工补焊注意事项

在研发调试或小批量生产中，有时需要手工焊接卧贴排针排母：

• 使用恒温烙铁，温度设定在320°C~350°C。
• 先对焊盘预上锡，再将元器件定位。
• 焊接时间控制在3秒以内，避免高温损伤塑胶座体。
• 每个焊点逐一焊接，避免相邻引脚桥连。
• 焊后使用放大镜或显微镜检查焊点质量。

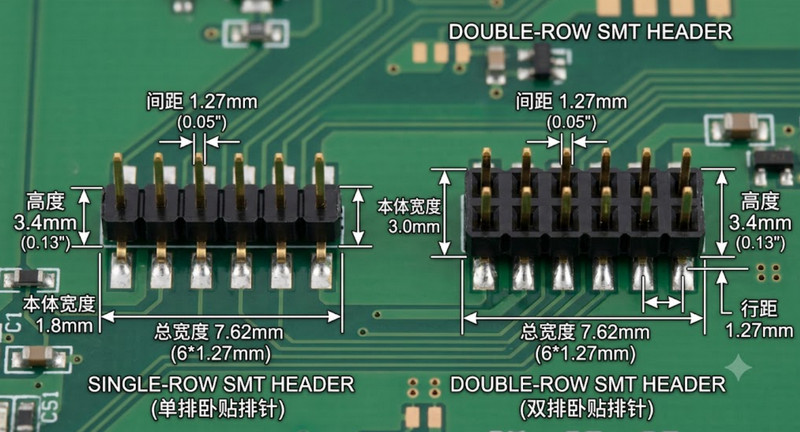

六、单排与双排的选型建议

6.1 何时选择单排

• 引脚数量需求在2~20Pin范围内。
• PCB空间紧张，连接器占板宽度需要控制。
• 信号类型较为简单（如I2C、SPI、UART等少量通道）。
• 对成本敏感，单排结构材料用量少，价格相对较低。

6.2 何时选择双排

• 引脚数量需求超过10Pin，高密度布线场景。
• 需要同时传输多路信号与电源。
• 对连接器的机械强度有要求，双排插拔稳定性更佳。
• 板对板连接间距要求紧凑，双排可减少连接器长度方向占用。
•


七、价格因素与成本构成

影响卧贴排针排母价格的主要因素包括：

• 引脚数与排数：引脚数越多、排数越多，材料和模具成本越高，单价相应上升。
• 间距规格：1.0mm小间距产品的加工精度要求高于2.54mm，价格通常更高。
• 镀层工艺：镀金（通常为闪金或镀镍底+镀金面）比镀锡成本高，但接触性能和耐腐蚀性更优。
• 塑胶材质：LCP材质比PA6T成本略高，但耐温性和尺寸精度更优。
• 订单量：大批量采购可获得更优惠的单价，常规MOQ从1,000pcs到10,000pcs不等。
• 定制与否：标准品成本低于非标定制品。定制涉及模具费、开发周期和最低起订量。

一般而言，标准的2.54mm间距单排10Pin卧贴排针，大批量采购单价在几毛至一两元人民币区间（具体因品牌、镀层和批量不同而异）。

八、货源渠道与厂家筛选建议

8.1 常见货源渠道

1. 连接器原厂/工厂直采：适合大批量、长期稳定采购，可获得技术支持和定制服务。
2. 授权代理商：品质有保障，适合对品牌有明确要求的项目。
3. 电子元器件分销平台：适合小批量、打样、多品种采购，但需注意甄别供应商资质。
4. 行业展会：如慕尼黑电子展、NEPCON等，可直接与厂家面对面沟通。

8.2 厂家筛选要点

• 生产资质：查看ISO9001、IATF16949等质量管理体系认证。

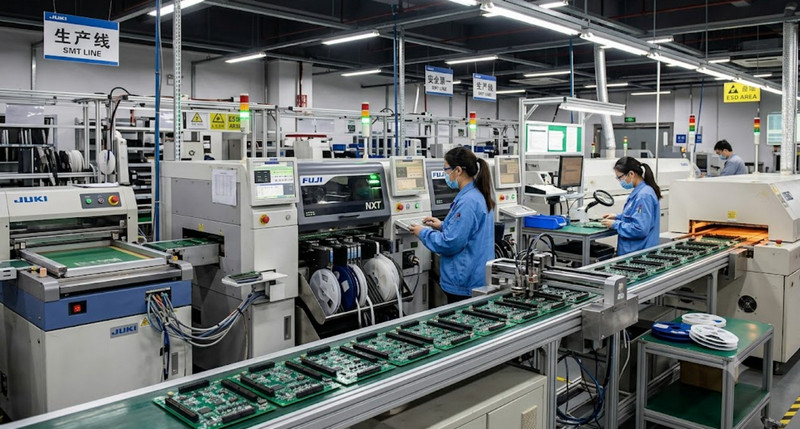

• 技术能力：了解其模具开发能力、自动化产线水平和检测设备配置。
• 产品检测报告：要求提供RoHS、REACH等环保合规报告，以及盐雾测试、插拔力测试、耐温测试等可靠性数据。
• 交期与产能：确认其产能是否能满足项目交付周期要求。
• 售后与技术支持：优质厂家通常提供选型指导、样品支持和技术文档。
•


九、总结与注意事项

选型与使用的关键提醒

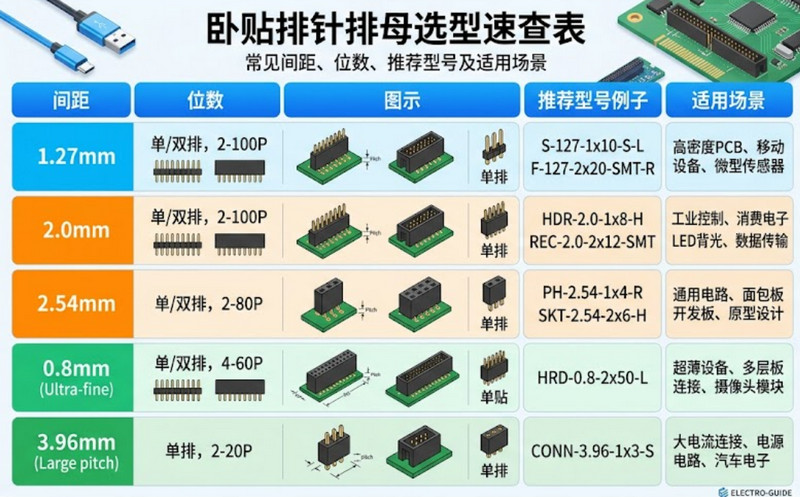

1. 明确需求再选型：先确定引脚数、间距、额定电流/电压等参数，再匹配具体型号。
2. 公母配套：排针与排母必须同系列、同间距、同排数，否则无法配合使用。
3. PCB设计前置确认：在Layout前获取连接器的3D模型和推荐焊盘图，减少返工。
4. 焊接工艺验证：批量生产前务必做焊接工艺验证（试焊），确认温度曲线与焊点质量。
5. 供应链多元化：建议主供应商+备选供应商并行，降低断供风险。
6. 样品先行：任何批量采购前，先进行样品测试，验证机械配合、电气性能和焊接可靠性。
7.
