连接线端子线加工核心工艺步骤与质量检测规范

连接线端子线加工是保障电子设备信号与电力传输稳定的关键工序。本文详细解析端子线加工的核心流程，涵盖裁线、剥皮、端子压接以及成品检测等关键环节，并提供实用的质量控制要点，助力优化线束加工的导通性与耐用性。

一、 连接线端子线加工的核心工艺流程

端子线的加工品质直接决定了终端产品的电气连接可靠性。标准的加工流程通常包含以下四个核心环节：

1. 线材裁切与精密剥皮

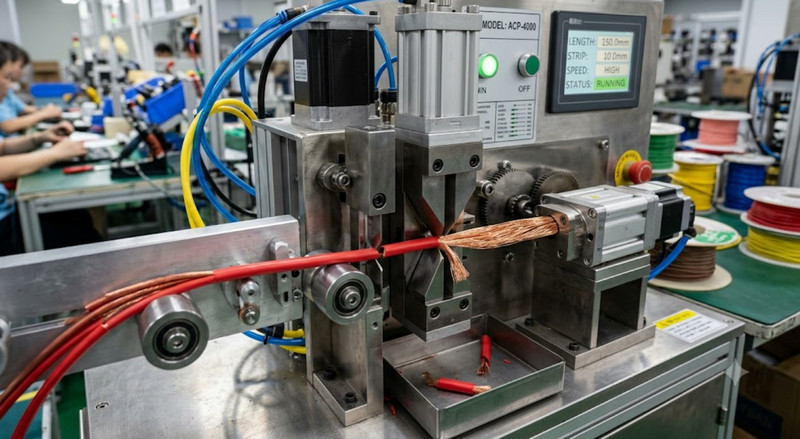

加工的第一步是根据设计图纸的尺寸要求，利用自动化裁线机对电线进行定量切断，并剥离特定长度的外包绝缘皮。

• 技术要点：裁切尺寸公差需控制在工艺文件允许的范围内；剥皮时切刀深度必须调节精准，既要完整剥离绝缘层，又不能损伤内部的导体铜丝。
• 异常防控：若剥皮过深导致铜丝断股，会减少导线的有效截面积，从而增大电阻并引发发热隐患。
•


2. 端子压接（Crimping）

端子压接是整个加工过程中对电气性能影响最关键的工序。通过压接机和专用模具，施加机械压力将端子与导线铜芯紧密结合。

• 关键控制指标：
• 压接高度（Crimp Height）与压接宽度（Crimp Width）：必须严格符合端子厂家的规范数据，过紧会导致铜丝断裂，过松则会导致接触电阻增大或线材脱落。
• 喇叭口（Bellmouth）：压接后端子尾部应保留可见的喇叭口，以防止切伤线芯。
•


3. 塑壳组装（Housing Assembly）

将压接完成的端子依照线位图和颜色顺序，插入对应的胶壳（Housing）孔位中。

• 操作规范：插入时需听到“咔哒”声，表明端子的弹片已成功锁定在胶壳内部。
• 退针预防：组装后应进行轻微的回拉动作（Pull-back test），确保端子不会发生“退针”现象。

4. 综合电性能检测

所有成品或半成品在出厂前必须通过高精度的线束综合测试仪进行检验。

• 检测项目：
• 导通测试：确认各回路连接正确，无断路或错位。
• 绝缘与耐压测试：排除相邻导线之间短路及绝缘层破损的风险。

二、 端子线加工的质量控制注意事项

为了在量产中保持产品质量的稳定性，生产管理应重点关注以下几个维度：

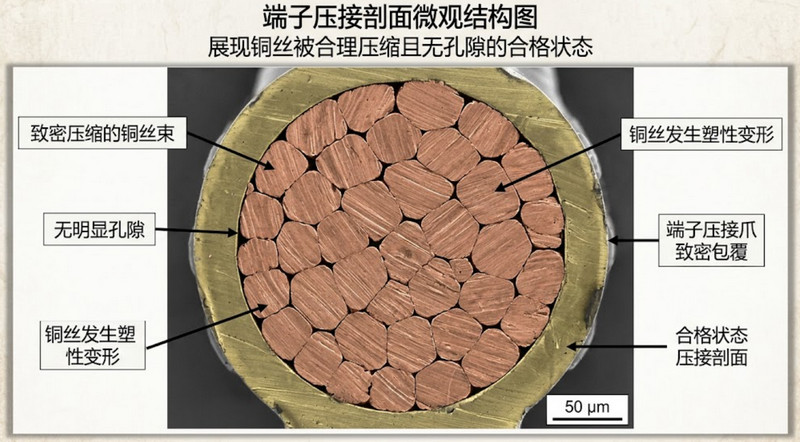

• 模具定期校验：压接模具属于高耗损工件。生产前必须进行首件检查，通过拉力计测试端子的抗拉强度，并在必要时制作压接剖面进行金相分析。
• 防呆管理：在线位复杂的线束组装阶段，应采用颜色防呆、工装夹具传感器防呆等手段，避免人工插错位置。
• 物料存储环境：端子与线材对环境湿度较为敏感。若存放环境潮湿，端子表面易发生氧化，从而影响后期的压接导电性能及焊接工艺性。
