DB接头规格全解析：标准分类与应用指南

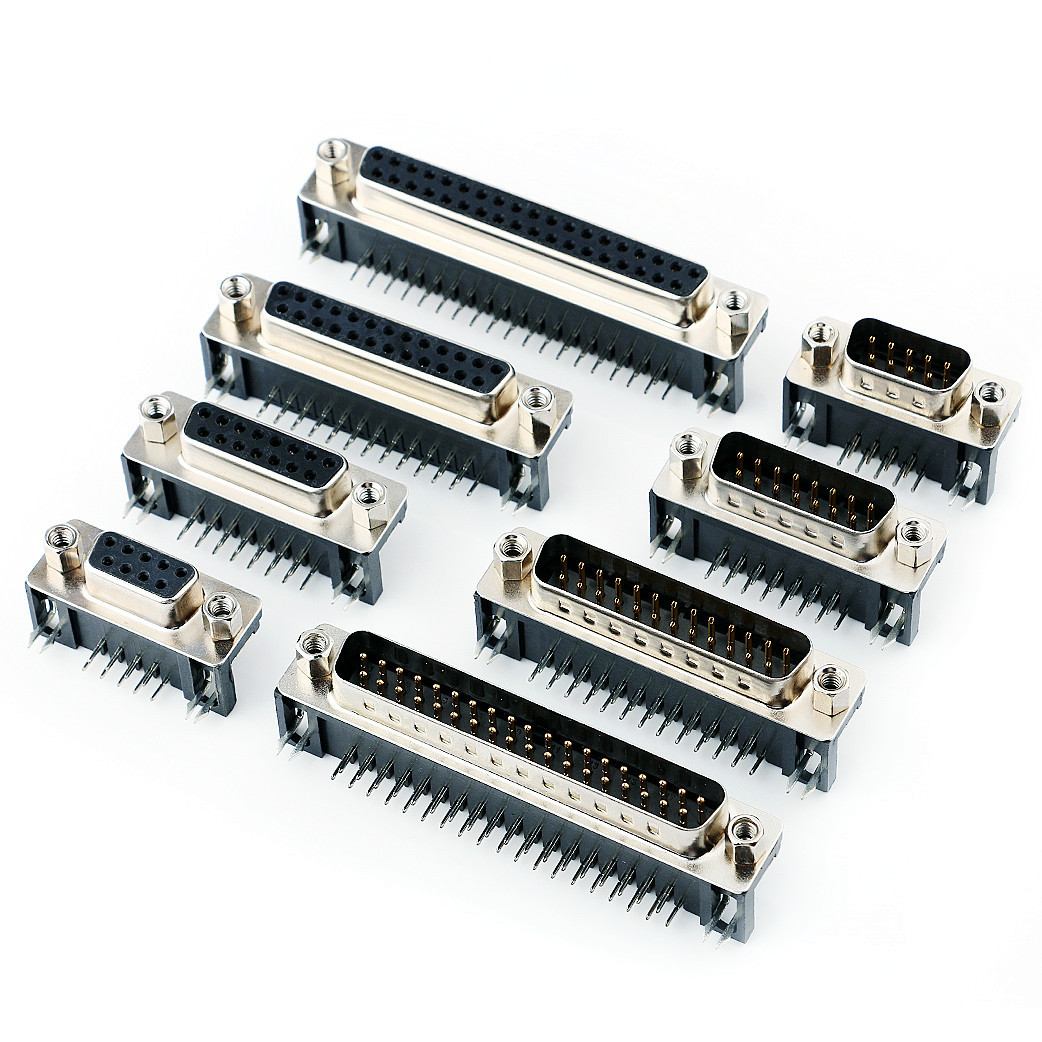

DB接头（D-Sub连接器）是电子设备中广泛应用的接口标准，因其外壳形状呈字母“D”而得名。其规格由针位数间距性别（公头/母头）及电气性能共同定义，直接影响设备连接的兼容性与安全性。本文将从分类标准核心参数场景选型三方面详解DB接头规格体系。
一核心规格参数
根据国际标准，DB接头规格需明确以下关键参数：
-
针位数与代号
- 标准分类：按针数分为A型（15针）、B型（25针）、C型（37针）、D型（50针）、E型（9针）。
-
常见型号：
- DB9：9针，用于串行通信（RS-232）。
- DB15：15针，主流VGA显示器接口。
- DB25：25针，并行打印机接口。
- DB37：37针，工业仪器控制与数据网络。
-
电气性能
- 额定电压：250V AC/50Hz（通用标准）。
- 耐压强度：1000V AC/50Hz持续1分钟不击穿。
- 接触电阻：≤20mΩ，确保低功耗传输。
- 绝缘电阻：≥1000MΩ（500V DC测试）。
-
机械与环境耐受性
- 插拔寿命：≥500次（符合工业设备标准）。
- 工作温度：-55℃至+125℃，适应严苛环境。
二公头与母头的结构差异
DB接头的“性别”直接影响接口定义与接线逻辑：
| 类型 | 结构特征 | 接口定义 | 典型应用 |
|---|---|---|---|
| 公头 | 带金属针脚（针式） | 输出信号（如TXD） | 计算机串口PLC控制器 |
| 母头 | 带插孔（孔式） | 输入信号（如RXD） | 显示器打印机接口 |
接线示例：RS-232通信中，公头TXD（针脚2）需接母头RXD（孔位2），GND（针脚5）直连。
三按场景选型的规格指南
1. 通信与数据传输
-
DB9（DE-9）：
- 规格：9针，间距2.77mm，公头针长典型7.5mm。
- 应用：工控设备串口传感器信号传输。需搭配屏蔽线抗EMI干扰。
2. 视频传输
-
DB15（HD-15）：
- 规格：三排15针，VGA专用接口，支持模拟RGB信号。
- 关键参数：线材需含铝箔屏蔽层（如UL2464标准），阻抗匹配75Ω。
3. 工业控制与电力设备
-
DB25/DB37：
- DB25：并口控制，耐压1000V，适用于PLC输出模块。
- DB37：用于高密度数据网络，支持32A电流，需压接式端子确保接触可靠性。
4. 特殊场景
-
高密度型（HD-D-Sub）：
- 缩小针间距至1.27mm，支持更多针位（如DB62），用于航空航天设备。
-
防水型：
- 增加IP67密封环，适用户外或潮湿环境（认证标准IEC 60529）。
四选型注意事项
-
兼容性陷阱：
- 早期计算机串口曾用DB25，后改为DB9，但习惯仍称“DB9”（正确代号应为DE-9）[[1]。选购时需核对设备手册接口定义。
-
安全认证：
- 工业设备需符合UL 94 V-0阻燃等级，高压场景（＞60V）强制要求CE/ROHS认证。
-
接线工艺：
- 母头焊接需控制温度＜350℃，避免塑胶壳体变形；公头压接推荐扭矩0.4–0.6Nm。
结语
DB接头规格的标准化推动了计算机工业控制等领域的设备兼容性。选型核心在于匹配针位定义电气负载及环境耐受要求：通信选DB9视频选DB15高功率控制选DB25/DB37。随着微型化趋势，高密度HD-D-Sub和防水型变种正拓展其在物联网与户外设备中的应用边界。
