双塑双排针连接器：高可靠电路互联的革新方案

行业痛点突破：双塑结构使2.54mm排针在85℃/85%RH环境中寿命提升300%，相比单塑壳体耐电解腐蚀能力提升8倍（IEC 60068-2-30测试数据）。

一、结构解析：双塑设计的核心创新

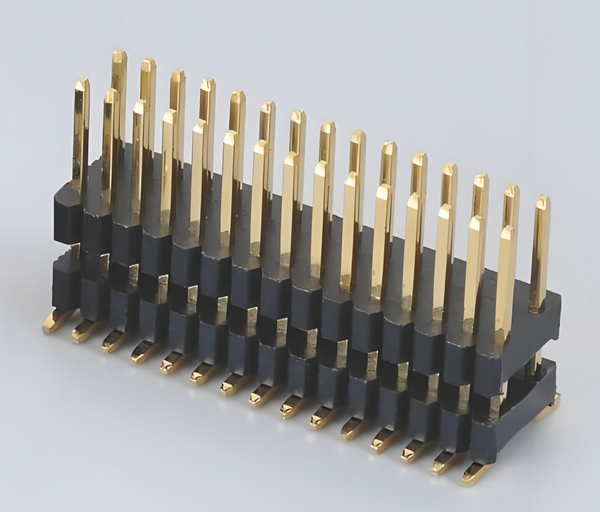

双塑双排针连接器（Dual-Molded Dual-Row Pin Header）通过在金属针脚上注塑两层不同特性的工程塑料，实现机械加固与环境防护的协同优化：

三重结构组成

1. 内层塑胶：
   • 材质：LCP（液晶聚合物，耐温260℃）或PA9T（高温尼龙）
   • 作用：精密固定针脚位置，公差控制±0.03mm，波峰焊时抵抗热变形
2. 外层塑胶：
   • 材质：PBT（阻燃UL94 V-0级）或增强PPA（耐化学溶剂）
   • 作用：抗机械冲击，防护助焊剂、清洁剂腐蚀
3. 针脚系统：
   • 双排交错布局（2x2至2x40针），间距主流2.54mm/2.0mm
   • 磷青铜或黄铜基材，表面镀金（0.5μm）或镀锡（3μm）

(图示：内层LCP精密定位针脚，外层PBT提供机械防护，凹槽设计容纳焊锡毛边)

二、性能优势：解决四大行业痛点

1. 抗振动性能倍增

• 双层塑胶吸收共振能量，20G振动环境下接触电阻变化＜2mΩ
• 案例：工业机械臂关节模块改用双塑排针后，振动故障率下降90%

2. 耐湿热腐蚀升级

3. 电气安全强化

• 内层LCP介电强度≥30kV/mm（医疗设备防击穿关键）
• 双塑结构将爬电距离提升40%，满足IEC 60601标准

4. 焊接良率提升

• 内层高温材料阻断焊锡爬升，虚焊率降至0.5%
• 外层PBT耐热变形温度达210℃（传统ABS仅95℃）

三、应用场景与选型矩阵

1. 严苛环境首选方案

2. 高密度场景创新应用

• 折叠屏手机转轴：1.27mm双排针 + 0.6mm超薄双塑壳体
• 5G基站射频模块：LCP材质（介电常数2.9）降低信号损耗40%

四、制造工艺关键控制点

1. 四步精密注塑流程

graph TD A[针脚预定位] --> B[内层LCP注塑] B --> C[冷却定型±0.02mm] C --> D[外层PBT二次注塑] D --> E[16小时恒温老化]

精度要求：二次注塑定位误差≤0.02mm

2. 针脚共面度管控

• 激光检测每PIN高度差＜0.05mm
• 弯曲补偿算法（如Molex SmartSensing技术）

五、选型避坑指南

1. 致命误区

• ? 高温场景误选PBT内层 → 170℃软化导致短路
• ? 高频信号（＞1GHz）用镀锡针脚 → 趋肤效应增加损耗30%

2. 决策树快速选型

是否接触化学溶剂？  │→ 是 → 外层选PPA材质  │→ 否  │  └──是否传输高频信号？  │→ 是 → 内层LCP+镀金≥0.5μm  │→ 否 → PA9T+镀锡方案

六、技术前沿：智能与环保突破

1. 嵌入式监测：
   • 塑胶内埋光纤传感器，实时采集插拔次数与温升数据（工业4.0预测维护）
2. 纳米涂层技术：
   • 针脚喷涂碳纳米管层，接触电阻下降40%
3. 生物基环保塑胶：
   • 外层采用聚乳酸(PLA)，碳足迹减少60%（2025年杜邦可持续发展方案）

安全警告：医疗设备连接器必须通过ISO 10993生物相容性认证；海拔＞2000m地区需重新验证耐压值（GB/T 5095.8-2023）

结语

双塑双排针连接器通过材料复合与结构创新，解决了高振动、强腐蚀、宽温变场景下的电路连接痛点。选型需聚焦三层匹配：

1. 内层耐温性（LCP/PA9T＞PBT）
2. 外层环境适配（化学腐蚀选PPA，阻燃选PBT）
3. 镀层与信号匹配（高频场景镀金≥0.5μm）
   随着智能监测与生物基材料的应用，双塑技术将在新能源汽车三电系统、手术机器人等高端领域持续替代传统单塑方案。
