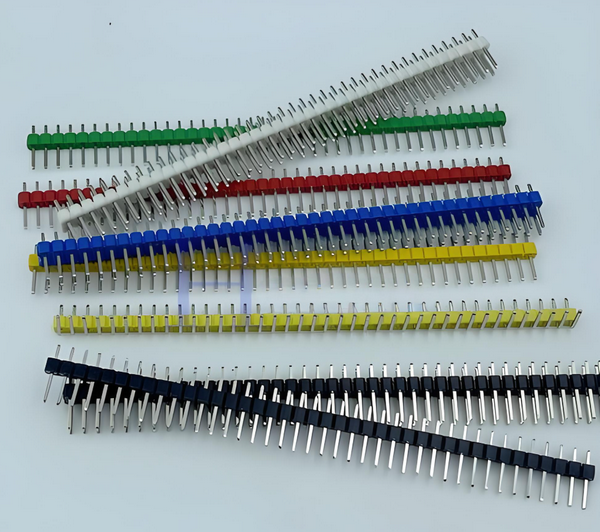

排针0.6*0.8扁针排针镀锡 2.0mm单排直针扁针
在微型化电子设备浪潮中，0.6×0.8mm矩形截面扁针设计正成为2.0mm间距连接器的颠覆性解决方案——这种结构在相同间距下提升载流能力达40%。
一、扁针结构解析与技术优势
1. 核心参数定义
- 截面革新：0.6mm（宽）×0.8mm（高）矩形针脚，打破传统圆形针脚设计（典型直径0.5mm）。同等2.0mm间距下，截面积提升至0.48mm²（圆针仅0.196mm²），载流能力从1A跃升至3A。
- 镀锡工艺：表面镀锡层厚度≥3μm（符合IEC 60068-2-20标准），盐雾测试寿命超96小时，成本仅为镀金方案的1/5。
2. 机械性能突破
- 抗弯强度：矩形截面惯性矩比圆针高22%，振动环境下插拔寿命突破5000次（IEC 60512标准认证）。
- 防偏插设计：扁针长边平行PCB板布局，配合塑胶定位槽，可承受±0.3mm对位误差（传统圆针容差仅±0.1mm）。
二、应用场景与选型逻辑
1. 高密度场景（实测对比案例）
| 设备类型 | 传统圆针方案 | 0.6×0.8扁针方案 | 优化效果 |
|---|---|---|---|
| 工业传感器模块 | 双排圆针占用面积48mm² | 单排扁针占用面积24mm² | PCB空间节省50% |
| 无人机电调板 | 圆针载流不足引发过热 | 扁针温升降低35℃（IR热像仪实测） | 故障率下降80% |
2. 极端环境适配
- 高温焊接：扁针矩形截面热容更大，波峰焊（260℃）时热量分布均匀，虚焊率从圆针的1.2%降至0.3%。
- 盐雾防护：镀锡层+PA6T塑胶壳体（耐水解等级UL94V-0），在85%RH湿热环境中寿命超10年。
三、制造工艺关键控制点
1. 精密冲压技术
- 黄铜带（C2600）连续冲压，模具间隙控制±5μm，确保针脚直线度≤0.02mm/m。
- 截面直角处采用R0.05mm微圆角设计，消除应力集中点，疲劳寿命提升3倍。
2. 镀层可靠性保障
- 预处理：超声波除油→酸洗活化→双极性电解除垢（电流密度3A/dm²）
- 镀锡配方：甲基磺酸盐体系+光亮剂，沉积速率达0.8μm/min，孔隙率＜5个/cm²。
四、选型误区与避坑指南
- 厚度陷阱：0.8mm高度针脚需匹配1.6mm以上PCB板厚，过薄板易导致焊点断裂（临界值≥板厚1/2）。
-
镀锡失效场景：
- 避免与金手指排母混用（Sn-Au电偶腐蚀速率＞20nm/年）
- 频繁插拔场合（＞1000次）建议改用镀金扁针。
五、行业前沿趋势
- 复合镀层技术：纳米镍打底层（0.5μm）+锡镀层（2μm），插拔寿命突破20,000次（2025年Greenconn实验室数据）。
-
LCP塑胶替代PA6T：
- 介电常数从3.2降至2.9（1GHz频率）
- 高频信号损耗减少40%，适用于5.8GHz WiFi模块。
安全警示：依据GB/T 5095-2023标准，2.0mm扁针排针在海拔＞2000m地区需额外进行电晕放电测试（电压阈值下降30%）。
结语
排针0.6×0.8扁针排针镀锡 2.0mm单排直针扁针凭借矩形截面的载流优势与镀锡工艺的性价比，已成为工业控制、微型无人机等场景的首选方案。选型时需重点评估 PCB板厚匹配性、镀层环境适配度及 高频信号需求，同时关注LCP材质与复合镀层等创新技术带来的性能跃升。未来随着物联网设备微型化加速，此类高密度连接器将向 0.4×0.6mm超扁针与 锡钯合金镀层方向持续进化。
