FPC排线加工步骤详解：提高柔性线束良率的五大核心工序
FPC排线作为电子设备中实现信号传输的关键柔性连接组件，其加工工艺直接影响整体产品的导通性能与耐弯折寿命。本文将详细梳理FPC排线加工的关键步骤，从前道工序到成品检测，为您提供规范化的技术解析，助力优化线束品质。
FPC排线加工的核心工艺步骤
1. 材料开料与前期准备
FPC排线加工的起点是基材的准备。根据技术图纸要求，选取符合规格的柔性覆铜板（FCCL）及覆盖膜（Coverlay）。通过高精度裁剪设备或激光切割机，将卷料或板料裁剪成适合后续加工的规范尺寸，并进行表面清洁处理，去除氧化层与油污。

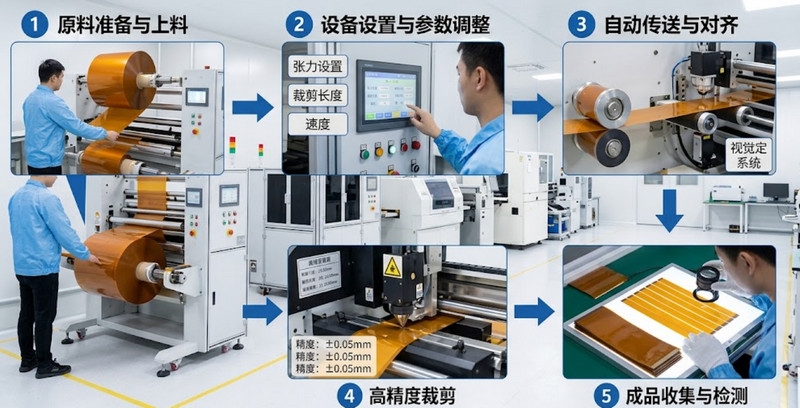

高精度FPC排线基材裁剪工序与设备操作流程

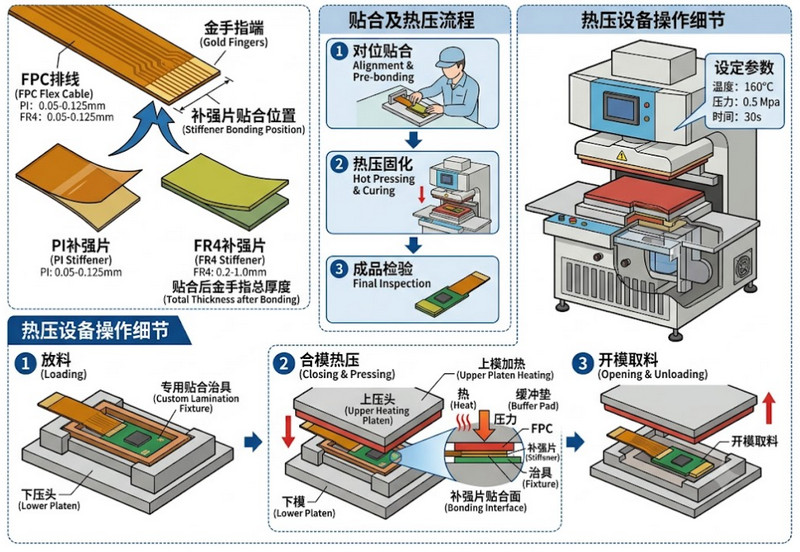

2. 补强片（Stiffener）贴合与热压
由于FPC排线本身非常轻薄，在连接器插拔端或分立元器件焊接区域需要具备一定的机械强度。此时需要贴合补强片（常见的有PI、FR4或铝片）。加工时，技术人员需将补强片精准对齐至指定位置，随后送入快压机或热压机中，在特定的温度与压力下进行固化压合，确保结合紧密、无气泡。

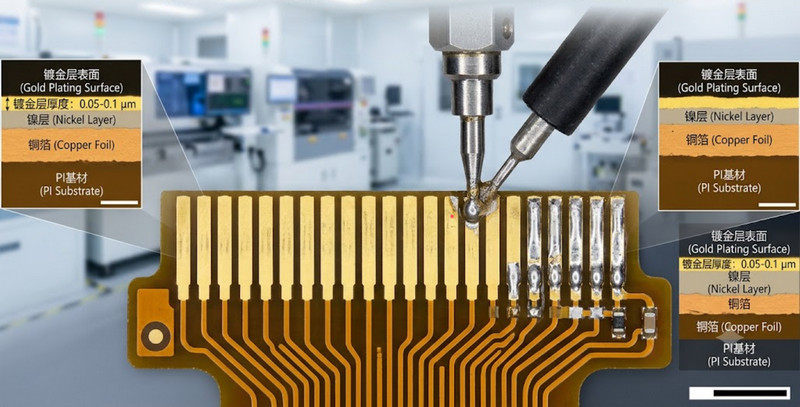

FPC排线金手指表面镀金层或SMT精密焊接工序
3. 表面处理与端子焊接
为了保证导电连接的稳定性与防腐蚀能力，FPC排线的接触端（俗称金手指）通常需要进行表面镀金（如化学镀镍金ENIG）或镀锡处理。对于需要与其他线束或连接器组合的复合型排线，在此阶段会通过精密SMT回流焊、脉冲热压焊（HOT BAR）或人工精密焊接，将端子、连接器与FPC本体稳固连接。
FPC排线金手指表面镀金层或SMT精密焊接工序
4. 模切外形与分条成型
完成电气连接与结构加强后，需要将整板或大幅面的FPC排线分割成独立的成品外形。这一步骤采用高精度模切机或紫外激光切割机进行。激光切割能够有效避免物理应力导致的边缘毛刺，确保排线外廓尺寸公差控制在安全范围内，防止在使用弯折过程中因边缘微裂纹引发断裂。

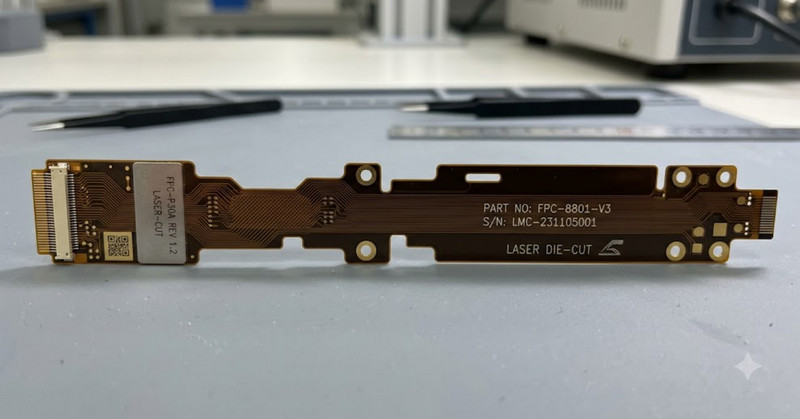

激光模切成型后的单条FPC排线外观与外形细节
5. 电气性能与可靠性测试
成型后的FPC排线必须经历严格的质量检验。使用专用的线束测试治具进行高压绝缘测试、导通阻抗测试以及开短路测试。针对有特殊要求的应用场景，还会抽取样品进行耐弯折寿命测试、高低温环境测试等，确保出厂的每一批产品都符合结构与电气指标。

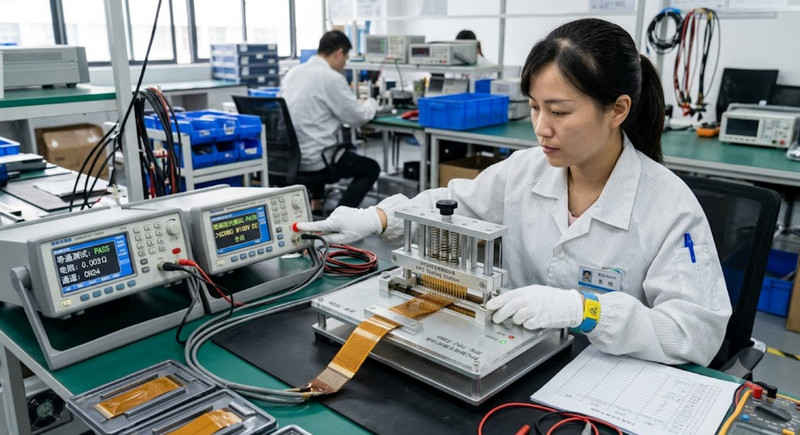

使用FPC排线专用测试治具进行导通与绝缘阻抗测试
FPC排线加工的注意事项与质量控制
在实际的线束生产过程中，标准的管理能够规避大部分常见的工艺缺陷：
- 环境温湿度控制：压合与贴合车间需维持恒定的温湿度，防止柔性基材吸潮导致在后续高温焊接中出现分层或起泡。
- 防静电与防护管理：操作人员必须规范佩戴防静电手环与手指套，接触金手指区域时需格外小心，避免汗液污染导致表面氧化。
- 弯折区域应力释放：在设计与加工成型时，应确保排线主弯折区域内没有过多的过孔或铜箔突变，模切边缘须保持光滑，以降低应力集中风险。
