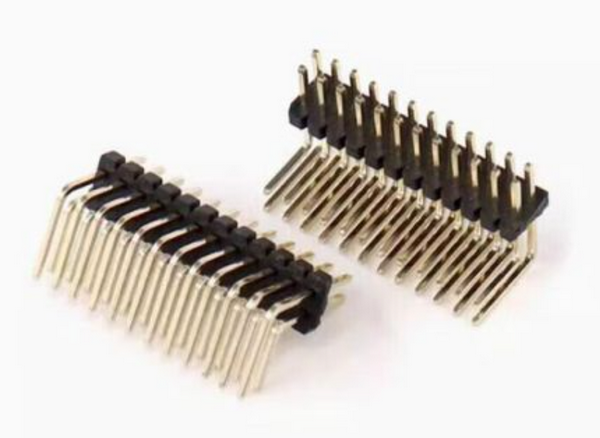

1.27mm双排弯针规格 90度圆孔排针技术解析与应用指南
一、产品概述
1.27mm双排弯针（90度圆孔排针）是一种高精度电子连接器件，专为紧凑型电子设备的PCB板间连接设计。其核心参数包括：
-
间距：1.27mm（行业标准微型间距）
-
结构：双排直角弯折设计（90°±5°）
-
针数：2P至2×50P（单排最大50针）
-
工艺：直插DIP封装+选择性镀金（镍底层+0.3μm金层）
-
材质：磷青铜基材（导电率≥20%IACS）
该产品符合IPC-610G Class 2标准，工作温度范围-55℃至+105℃，满足工业级设备需求。
二、关键技术特性
- 空间优化设计
双排结构在1.27mm间距下实现每英寸39.37pin的密度，比常规2.54mm排针节省50%空间。直角弯折设计允许垂直安装，特别适用于：
-
模块化设备层叠结构
-
主板与子板的垂直互联
-
紧凑型工控设备内部布线
- 电气性能提升
镀金工艺使接触电阻稳定在20mΩ以下，经200次插拔测试后阻抗波动＜5%。相比普通镀锡产品，金层可降低微动腐蚀风险，在85%RH湿度环境下寿命延长3倍。
- 机械可靠性
弯针采用三次成型工艺，抗弯强度达5N（IEC 60512-8标准）。配套圆孔插座设计公差±0.05mm，确保插拔顺畅性，插拔力控制在0.5-2.5N范围。
三、典型应用场景
- 工业自动化
在PLC控制模块中，2×20P规格用于信号传输总线连接，支持10Gbps差分信号传输。镀金处理可抵御工业环境中的硫化气体腐蚀。
- 医疗设备
采用2×16P配置的监护仪模块连接，通过500VAC/1min耐压测试，满足BF型设备绝缘要求。
- 通信设备
5G小基站中使用2×50P高密度版本，配合阻抗匹配设计（100Ω±10%），有效控制信号串扰＜-30dB@1GHz。
四、选型指导
- 针数选择
-
2-10P：适用于电源接口/简单控制信号
-
12-30P：中低速数据总线（I2C/SPI）
-
32-50P：高速差分信号（USB3.0/HDMI）
- 镀层选择
-
普通环境：选择性镀金（接触部位）
-
高腐蚀环境：全镀金+防硫处理
-
成本敏感场景：局部镀金+锡铅合金
- 配套建议
推荐搭配FR-4材质PCB（1.6mm厚度），孔径设计0.6±0.05mm。焊接建议使用Sn96.5Ag3Cu0.5无铅焊料，峰值温度245±5℃。
五、质量控制要点
- 来料检测应包括：
-
共面性测试（最大偏差＜0.1mm）
-
镀层厚度XRF检测
-
插入力/拔出力曲线分析
- 生产过程监控：
-
波峰焊预热温度110-130℃
-
引脚吃锡高度≥1.5mm
-
冷却速率＜4℃/s
该系列排针已通过UL94V-0阻燃认证、RoHS2.0环保认证，建议存储环境保持温度15-35℃、湿度30-60%RH，避免接触有机溶剂。
随着物联网设备小型化趋势，1.27mm双排弯针正在逐步替代传统2.54mm连接器。最新行业数据显示，2023年该类型连接器在工业控制领域的渗透率已达37%，预计未来五年复合增长率将保持8.2%。选择优质供应商时，建议关注厂商是否具备自动光学检测（AOI）系统和完整的可追溯体系。
