bnc接头怎么接线(bnc接线图文图解详解)

返回列表 来源:灿科盟 浏览:- 发布日期:2021-11-15 15:49:23【

BNC连接器应用领域有非常多,最常见的就是视频监控头,安防监控工程、音频视频工程等,属于同轴电缆连接器的范畴。很多用户都在关注BNC连接器是如何和RG58等同轴电缆连接起来的,关于******如何与RG58等同轴电缆连接,网上的方法教程也有很多。下面,小编将与您聊聊bnc连接器如何与RG58等同轴电缆连接的。36.html" >bnc连接器如何与RG58等同轴电缆连接的。

在制作bnc接头之前,我们需要准备一些工具,比如剥线钳、bnc接头(公头)、同轴电缆(75-5等视频电缆)、尖嘴钳、烙铁、万用表、焊锡、松香、bnc接头母头以及刀片等。

接下来,我将教你如何连接BNC连接器和RG58等同轴电缆:

一、将烙铁插入电预热;将准备好的烙铁,电缆,BNC头,尖嘴钳等工具放在一边备用。

二、用剥线钳将视频同轴电缆剥开约1cm,然后用刀片将包有铜芯的塑料切掉,露出约0.5cm的铜芯。

若电缆屏蔽层较好,线网较多,可将屏蔽层适当剪去,便于穿入BNC负极。

然后将BNC负极与电缆屏蔽层拧在一起,铜芯和屏蔽层用焊枪焊接少量锡。

三:将BNC外壳的尾部穿过电缆,将铜芯插入BNC头中间的小孔中,即BNC的正极,屏蔽层附着在BNC头的负极上,用钳子掐紧,固定,然后开始焊接。

四:焊接完成后,用万用表测试绝缘和导通。数控接头母头测试连接是否正确。

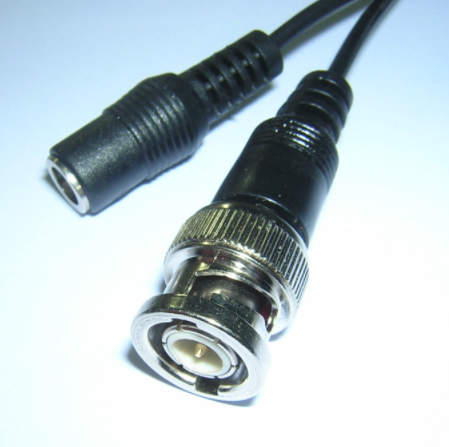

bnc接头怎么接线(bnc接线图文图解详解)

到目前为止,一个完美实用的BNC头已经做好了。两端做同一个头,就成了视频线,直接连接摄像机和监控器,或者摄像机和DVR。

上一段可能太多的文字,那么下面我们来聊下bnc接头接法图解。

许多朋友都会自己安装监控摄像机,享受DIY的乐趣,但在这一过程中,经常会出现一个小BNC头接法的问题,让每个人都困惑。假如接不好,就会出现无视频图像,有干扰,图像不清晰,有雪花点灯的问题。今天开始你不用担心这些问题啦,今天小编就来说说bnc接头接法图解。

1、准备工具:平口剪钳,美工刀,十字螺丝刀。

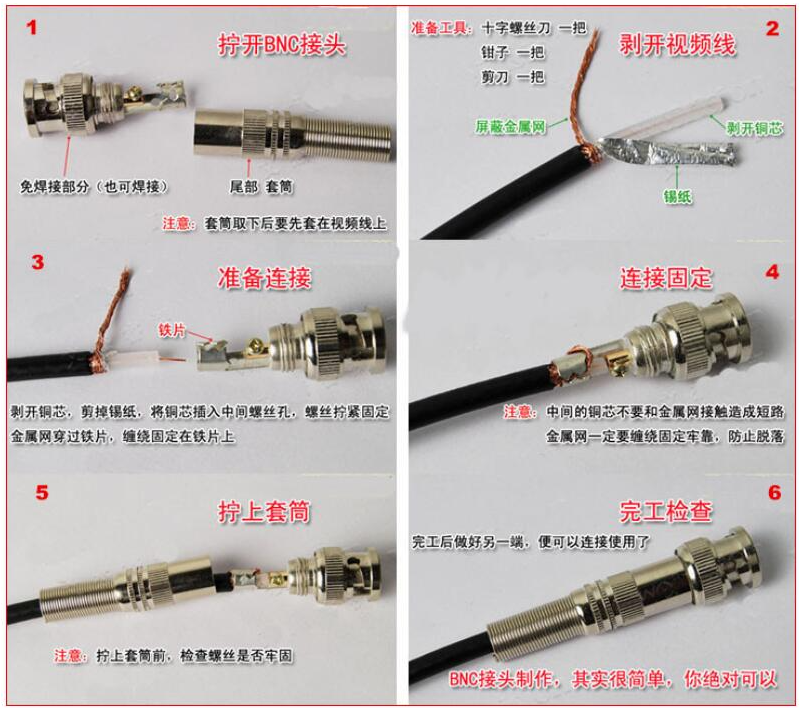

2、bnc连接方法的图解和步骤:

bnc接头怎么接线(bnc接线图文图解详解)
