常见的射频连接器有哪些 (关于种类的介绍)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-05-11 16:27:06【

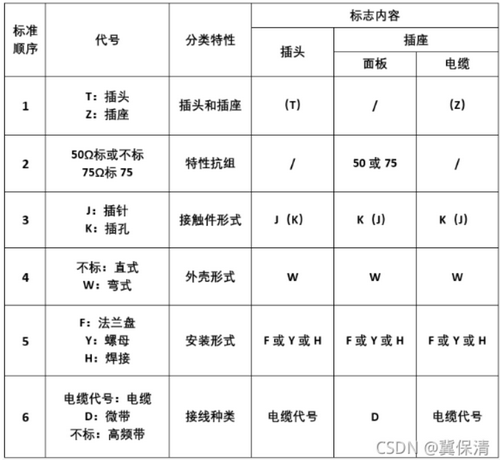

1、射频同轴连接器命名规则

射频同轴连接器的型号由“主称代号”和“结构形式代号”两部分组成、中间用“-”隔开,具体要求如下:

1

注意事项:

J表示插针,公头;K表示插孔,母头;W指弯头;F指法兰;Y指螺母;H指焊接;RP指反极

标准的公头:内螺纹+内针;标准的母头:外螺纹+内孔

RP表示反极性,RP公头:内螺纹+内孔;RP母头:外螺纹+内针

例如:

SMA-J 内螺内针(正常公头) SMA-K 外螺内孔(正常母头)

RPSMA-J 内螺内孔(内针变内孔) RPSMA-K 外螺内针(内孔变内针)

2、射频同轴连接器种类及区别

射频同轴连接器常见的种类有17种,平时工作中常用的有6种,分别为:N型、TNC型、BNC型、SMA型、SMB型和SMC型。

1)N型:外导体内径为7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺纹式射频同轴连接器。

(IEC169-16)

2)BNC型:外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的卡口锁定式射频同轴连接器。(IEC169-8)

3)TNC型:外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。

(IEC169-17)

4)SMA型:外导体内径为4.13mm(0.163英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-15)

5)SMB型:外导体内径为3mm(0.12英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。(IEC169-10)

6)SMC型:外导体内径为3mm(0.12英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-9)

区别:

N型与BNC型区别:BNC接头的外部与内部触点之间有一层金属屏蔽,接口芯头中间被一层金属和白色塑胶包裹保护,体积较N型公头小,而且N型公头芯头无保护,易受损。

BNC型与TNC型区别:BNC,适用频率0-4GHz,是卡口锁定式连接的射频同轴连接器,具有快速连接和分离的特点。TNC,适用频率0-11GHz,是BNC连接器的变形,采用的是螺纹连接 。

3、射频同轴连接器接口图

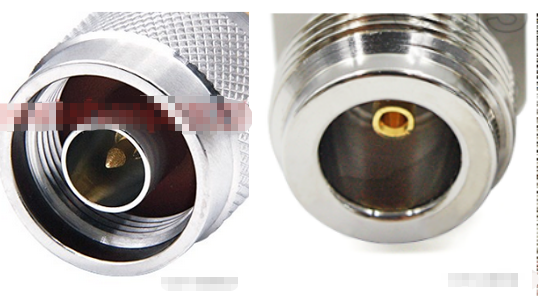

3.1、N型

2

标准的N型公头(N-J) 标准的N型母头(N-K)

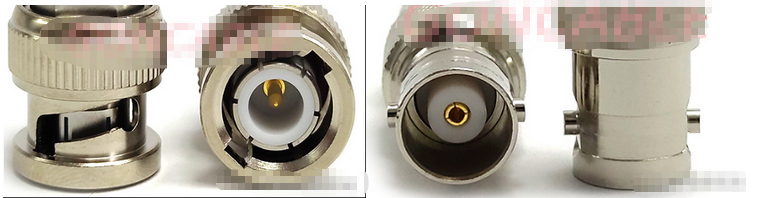

3.2、BNC型

3

标准的BNC公头(BNC-J) 标准的BNC母头(BNC-K)

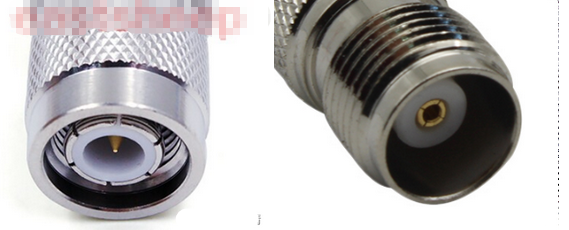

3.3、TNC型

4

标准的TNC公头(TNC-J) 标准的TNC母头(TNC-K)

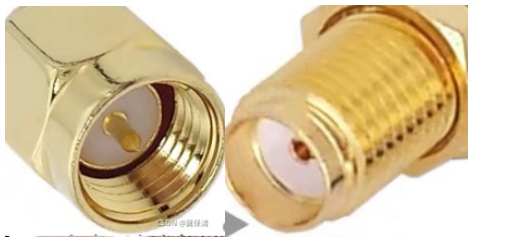

3.4、SMA型

5

标准的SMA公头(SMA-J) 标准的SMA母头(SMA-K)

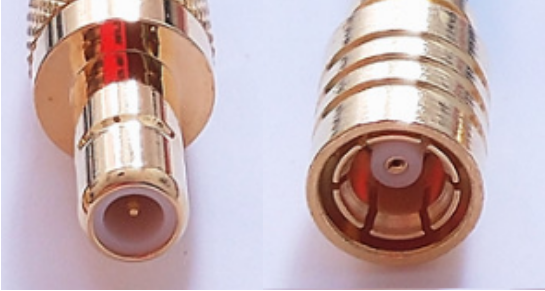

3.5、SMB型

6

标准的SMB公头(SMB-J) 标准的SMB母头(SMB-K)
