串口DB9针脚定义(串口db9引脚定义详解)

返回列表 来源:灿科盟 浏览:- 发布日期:2021-11-03 16:13:39【

DB9在串口通信中应用较多,虽然线USB居多了,不过在嵌入式设备上,串口依然发挥着重要作用。

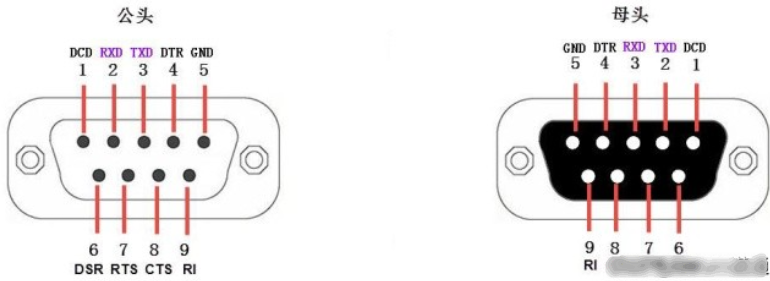

串口DB9的接口针脚定义

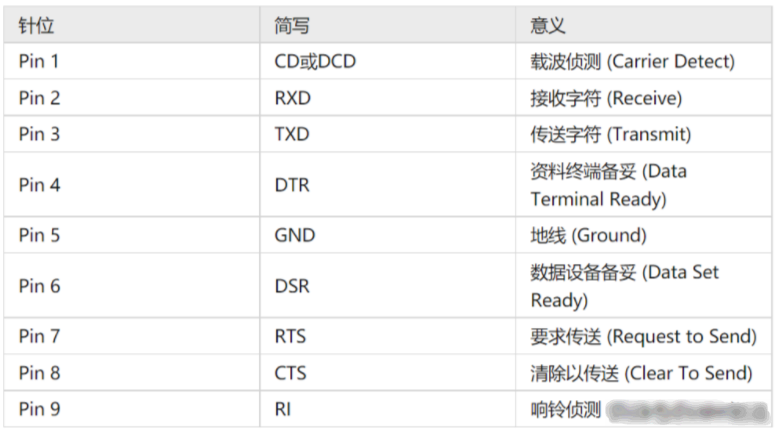

针脚的含义可以对照下表:


串口DB9针脚定义(串口db9引脚定义详解)


串口DB9针脚定义(串口db9引脚定义详解)

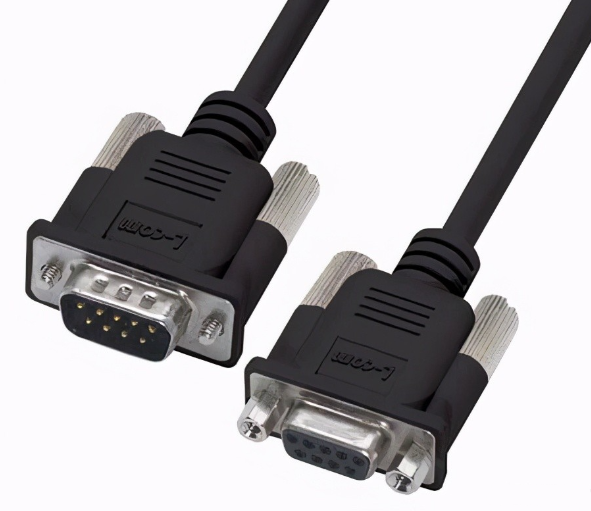

特优型黑色D-Sub模制线缆,DB9公头/母头

所谓传送、接收是从 DTE 装置的观点来说明,TXD、DTR 和 RTS 讯号是由 DTE 产生的,RXD、DSR、CTS、DCD 和 RI 讯号是由 DCE 产生的。

1、DCD :计算机←调制解调器 调制解调器通知计算机有载波被侦测。

2、RXD:计算机←调制解调器 接收数据。

3、TXD:计算机→调制解调器 传送数据。

4、DTR:计算机→调制解调器 计算机告诉调制解调器,计算机端已准备好。

5、GND:计算机=调制解调器 地线。

6、DSR:计算机←调制解调器 调制解调器告诉计算机,调制解调器端已准备好。

7、RTS:计算机→调制解调器 计算机要求调制解调器将数据送入。

8、CTS:计算机←调制解调器 调制解调器通知计算机可送出数据。

9、RI:计算机←调制解调器 调制解调器通知计算机有电话进来。

→ 解释一下两个名词的概念:

数据终端设备 DTE ( Data Terminal Equipment )

数据通信设备 DCE ( Data Communication Equipment )

以计算机端和调制解调器为例:

–DTE:计算机

–DCE:调制解调器
