低电压差分信号是什么意思（应用模式4点知识）

在对信号完整性、低抖动及共模特性要求较高的系统中，lvds连接器深受信赖

低电压差分信号是什么意思

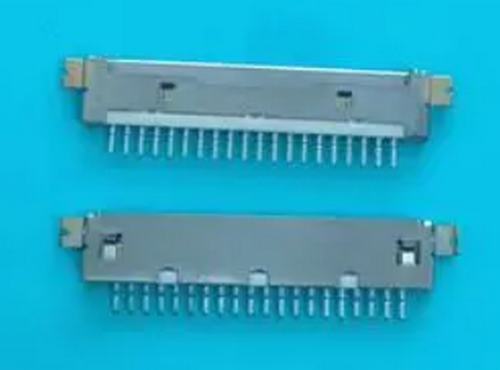

低电压差分信号(Low Voltage Differential Signal，简称LVDS)连接器，又称RS-644总线接口。这种技术的核心是采用极低的电压摆幅高速差动传输数据，具有低功耗、低误码率、低串扰和低辐射等特点。其传输介质可以是铜质的PCB连线，也可以是平衡电缆。LVDS在对信号完整性、低抖动及共模特性要求较高的系统中得到了越来越广泛的应用。

应用模式

1.单向点对点

这是lvds连接器典型的应用模式，每个点到点连接的差分对由一个驱动器、互连器和接收器组成。驱动器和接收器主要完成TTL信号和LVDS信号之间的转换。互连器包含电缆、PCB上差分导线对以及匹配电阻。单向点对点应用模式是芯片间、插件间、机架间通讯的理想接口。

2.双向点对点

能通过一对双绞线实现双向的半双工通信。可以由标准的LVDS的驱动器和接收器构成。但更好的办法是采用总线LVDS驱动器，即BlVDS，这是为总线两端都接负载而设计的。

3.多分支形式

即一个驱动器连接多个接收器。当有相同的数据要传给多个负载时，可以采用这种应用形式。

4.多点结构

此时多点总线支持多个驱动器，也可以采用BLVDS驱动器。它可以提供双向的半双工通信，但是在任一时刻，只能有一个驱动器工作。因而发送的优先权和总线的仲裁协议都需要依据不同的应用场合，选用不同的软件协议和硬件方案。
