D-SUB连接器的引脚断裂(D-Sub连接器的九项注意事项)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-08-25 16:49:33【

串行通信曾经风靡一时——其一度成为打印机、扫描仪、鼠标和操纵杆等外围设备与个人电脑连接的最常用手段之一。串行通信最常用的连接器类型为D-subminiature(D形超小型)连接器,也称D-sub连接器。虽然D-sub连接器已在某些应用中被取代,但是时至今日仍具有使用价值,而且以各种方式被加以利用。

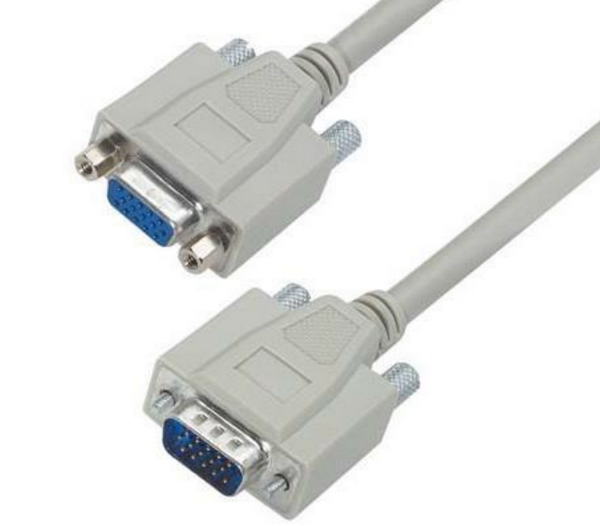

D-SUB连接器的引脚断裂(D-Sub连接器的九项注意事项)

下文列出了关于D-Sub连接器的九项注意事项:

一、D-sub连接器曾经是计算机系统中使用的最小连接器之一。D-sub连接器得名于其D形的金属连接器外壳,该金属外壳环绕于插针或插孔外侧,这些插针或插孔排列成平行的两排或更多排,用于承载串行数据。

二、连接器外壳共分五种不同尺寸,每一外壳尺寸均可具有两种不同的插针构型。标准外壳尺寸具有两排插针,而高密度外壳具有三排插针。

三、由于D-sub连接器利用各个插针分别承载串行数据,因此极易定制。DB9为外壳尺寸最小的一种标准构型,其外壳内设有9枚插针,尺寸为1.3cm(高)×3.1cm(宽)。外壳尺寸最大的高密度构型为HD78,其外壳内设有78枚插针,尺寸为1.5cm(高)×6.7cm(宽)。您可点击此处,查看所有的D-sub外壳尺寸和构型。

四、采用D-sub连接器的电缆的长度可远远长于其他电缆。串行数据的现行通用标准RS-232并未规定任何长度限制,而且当使用特殊设备时,RS-232的电缆长度可达数百米以上。与此相对,USB的长度限制为5米。

五、串行通信往往较慢,而且在长距离传输的情况下尤甚。通信中断可导致电脑上的软件意外停摆。

六、D-Sub连接器体积庞大,尤其在与新式连接器相比时显得更为笨重。这使得此类连接器难以在狭窄空间中实现连接和断开。然而,直角型适配器可在不损坏连接器的情况下实现90度弯转,从而有助于D-Sub连接器在狭小空间内的应用。

七、由于D-Sub连接器壳体内的插针暴露在外,因此易于发生弯曲或折断。避免插针损坏的最佳方式是以D-sub插头或插座保护盖对插针加以保护,以防止其在未配接时发生损坏。此外,公母转换器和母头保护器有助于降低反复插拔导致的连接器受力。

八、D-sub连接器可在不使用翼形螺丝的情况下实现配接,但是此类摩擦配合无法保证始终配接到位。另一方面,虽然翼形螺丝可实现更为牢固的连接,但是却增加了连接器插拔所需的时间。

九、目前,仍有许多设备带有DB9端口,同时也存在各种供配置D-sub连接器的传统产品进行转换的可选技术。通过RS232/422/485与USB、以太网及其他技术之间的转换器,您仍可将老式的串行设备用于各种现代计算机。
