顶针连接器是干嘛用的

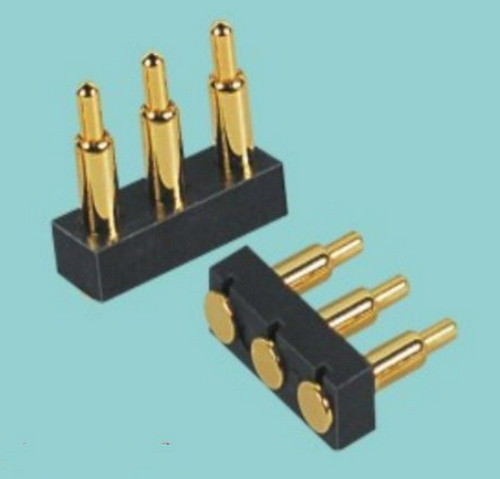

顶针连接器是一种应用于手机等电子产品中的精密连接器一个重要五金件，也被称为pogo pin连接器。目前广泛应用于半导体设备中，起连接和传输信号的作用。

一般而言，顶针连接器的结构包括一圆形的套管，套管内设有可滑动的圆形的顶针。顶针的一端穿过套管，与电池连接。顶针的另一端中部开有圆形卡孔。套管下部装设有一底座，底座上有一圆形固持孔，该底座与其它元件电性相接。顶针与底座之间装有弹簧。通常，顶针由于受外力作用且与弹簧的反弹推力不平衡而歪斜并抵靠在套管上，从而顶针与底座之间主要由套管达成电性连接。 基础结构外，常见的顶针连接器包括六种外形。

1.平底式：平底式结构的优点在于稳定性，并且由于其针管底部为平底设计，所以更易于与PCB板焊接。

2.插板式：顶针连接器的针管尾部带有定位针，因此在焊接时能够插入PCB板中，焊接过程不会发生偏移现象，实现更佳的定位效果。

3.折弯式：尾部折弯结构，在使用时能为设计工程师提供更多的空间利用选择。

4.双头式：双头双洞结构，为工程师在板对板双向连结时提供更多的空间弹性。

5.焊线式：适用于Cable端，容易与线焊接。

6.螺纹式：螺纹咬接，提供不同与焊接的另一种冷连接方式
