ffc和fpc的区别(FPC连接器知识科普)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-05-17 17:28:06【

在我们的日常生活中,或多或少都能接触到连接器,对于工厂生产或者是某些专业人士来说,连接器是每天都要使用的,不知道大家对FFC连接器与FPC连接器了解多少呢?今天小编就来给大家科普这两种连接器,以及两者的区别和常用类型都有哪些。

当今的连接器形式和结构是千变万化的,随着应用对象、频率、功率、应用环境等不同,就有各种不同形式的连接器。FFC连接器是柔性扁平电缆连接器,它是一种用PET绝缘材料和极薄的镀锡扁平铜线,通过高科技自动化设备生产线压合而成的新型数据线缆,具有柔软、随意弯曲折叠、厚度薄、体积小、连接简单、拆卸方便、易解决电磁屏蔽(EMI)的特点。

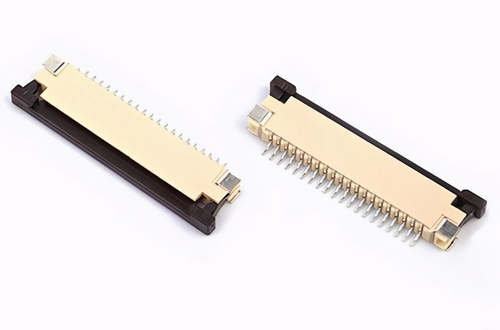

ffc和fpc的区别1


FPC连接器产品的作用是用于连接电路板(PCB)和柔性印制电路板(FPC),使之实现机械上和电气上的连接作用。如今的FPC连接器主要应用于LCD及LED液晶显示、扫描仪、数码相机、游戏机、平板电脑、笔记本电脑、车载影院等电子设备。FPC连接器产品还广泛应用于音响、数码机、摄像机、汽车音响、电视机、打字机、计算器、收款机、电话、CD-ROM、VCD、DVD、复印机、打印机、无线仪器仪表等设备。

FFC连接器与FPC连接器的区别

FFC连接器是柔性扁平电缆连接器,FPC连接器是柔性印制线路,从他们两种连接器的制造上面来讲的话,他们线路形成的方式是不同的:

1、FFC是用上下两层绝缘箔膜中间夹上扁平铜箔,成品较简单,厚度较厚。

2、FPC 是用化学蚀刻的方式把FCCL(柔性覆铜箔)处理得到线路走型不同单面双面以及多层结构的柔性线路板。

从价格上说,自然FFC连接器便宜得多,如果考虑到生产成本的话,更多企业会喜欢使用FFC连接器的相关设计。

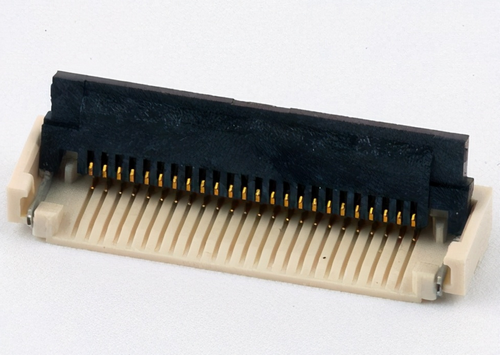

ffc和fpc的区别2


FFC连接器7种常用类型

A型:两端连接且补强板粘贴在绝缘胶纸上;

B型:补强板交叉直接粘贴在绝缘胶纸上;

C型:两端补强板直接粘贴在导体上;

D型:两端补强板交叉直接粘贴在导体上;

E型:一端补强板贴在绝缘胶纸上,另一端直接焊锡;

F型:两端补强板直接贴在绝缘胶纸上,内部一半剥离;

G型:两端直接焊锡。


ffc和fpc的区别3


总体来说当今的FFC连接器技术的发展呈现有以下特点:信号传输的高速化和数字化、各类信号传输的集成化、产品体积的小型化微型化、产品的低成本化、接触件端接方式表贴化、模块组合化、插拔的便捷化等等。

通过以上的介绍,大家对FFC连接器与FPC连接器的区别是否有了更多的了解呢?
