fpc连接器规格书(0.5mm间距FPC连接器介绍)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-03-23 16:54:24【


fpc连接器规格书

0.5间距FPC连接器产品图片


FPC连接器产品简介

产品名称:0.5mm间距FPC连接器

产品型号:FPC 0.5-XP 立贴 正脚 抽拉式

FPC简介:FPC是英文(Flexible Printed Circuit board)的简写,翻译成中文就是(柔性印刷电路板),适用于LCD显示屏到电子PCB板上的连接,人们通俗的称为FPC连接器。


fpc连接器(技术参数 SPECIFICATIONS)

间距(Pitch):0.5

极数(Poles):4~60

额定电压(Voltage rating):50V

额定电流(Current rating):0.5A

耐压值(Withstand Voltage):200V

工作温度(Working Temperature):-25°C~+85°C

绝缘电阻(Insulation Resistance):≥500MΩ

接触电阻(Contact resistance):≤30MΩ

单面接触(Single contact)

fpc连接器(材料 Material)

接触件(Contact):磷青铜t=0.2mm 镀亚锡 Phosphor Bronze Tin-plated

焊片(Solder tab):磷青铜t=0.2mm镀亚锡 Phosphor Bronze Tin-plated

塑胶主体(Housing):LCP耐热树脂 (UL94V-0)Heat resistance plastic(UL94V-0)

锁条(Slider):PPS耐热树脂 (UL94V-0)Heat resistance plastic(UL94V-0)

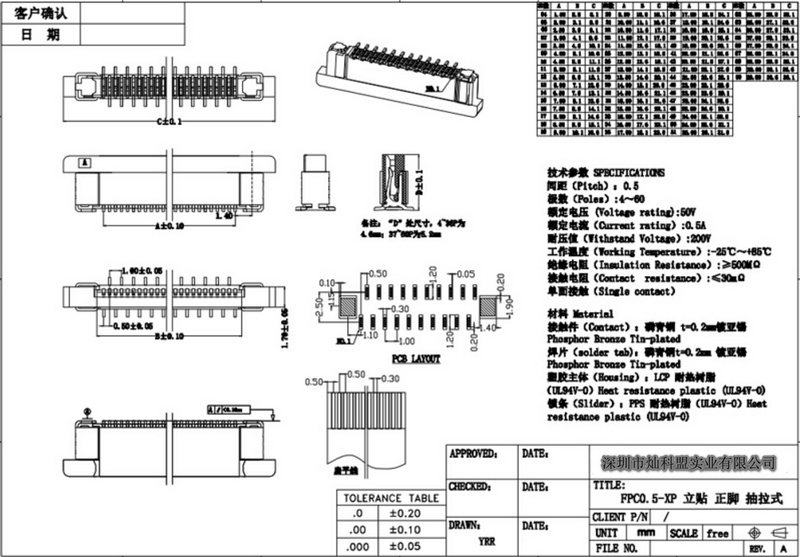

0.5mm间距FPC连接器规格书图纸

fpc连接器规格书图纸
