fpc连接器结构原理(fpc连接器的原理)

返回列表 来源:灿科盟 浏览:- 发布日期:2021-11-16 16:42:39【

FPC连接器结构原理对于经常使用fpc连接器的用户,非常有必要了解一些有关fpc连接器结构原理的知识,那么fpc连接器的结构原理是什么?

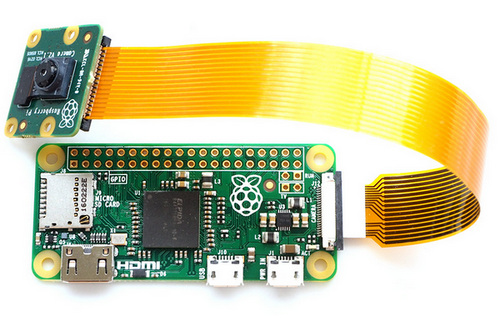

fpc连接器结构原理(fpc连接器的原理)

让我们来谈谈fpc连接器的结构原理。

FPC连接器可以做得很薄,以抑制连接器的占用面积,并寻求小型化的高频信号传输连接器,该连接器包括

橡胶芯,舌片,端子和焊接件四个部分。 以下是对这四个部分的知识的解释;

1.FPC连接器橡胶芯的功能是保护端子,绝缘,引导连接,提供机构强度等。 FPC连接器橡胶芯的制造工艺一般采用注塑成型工艺,其材料主要为PA9T材料。

2. FPC连接器卡舌的功能是压接电缆,绝缘,在连接时校正,提供机构强度等, FPC连接器卡舌制造过程通常使用注塑技术,材料为PA10T和PPS。

3. FPC连接器端子的功能是电子信号的导体传输。 制造过程采用成型+电镀过程(镀金或镀锡以提高产品的焊接能力),材料采用磷青铜材料C5191。

4. FPC连接器的焊料片的功能是定位,固定,增加组件的电阻等。 制造过程中还使用了冲压+电镀过程(金或锡,提高了产品的焊接能力),该材料使用了C2680青铜材料。
