fpc连接器作用(FPC连接器是什么)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-05-05 17:23:47【

fpc连接器作用

我们经常使用的手机用的就是里面使用的就是FPC连接器,FPC连接器主要是应用在液晶显示,扫描仪,手机等电子设备,FPC连接器是一种柔性电路板,通俗来讲就是用软性材料(可以折叠,弯曲的材料)连接器用于LCD显示屏到驱动电路的连接,目前主要以0.5mm间距为主。

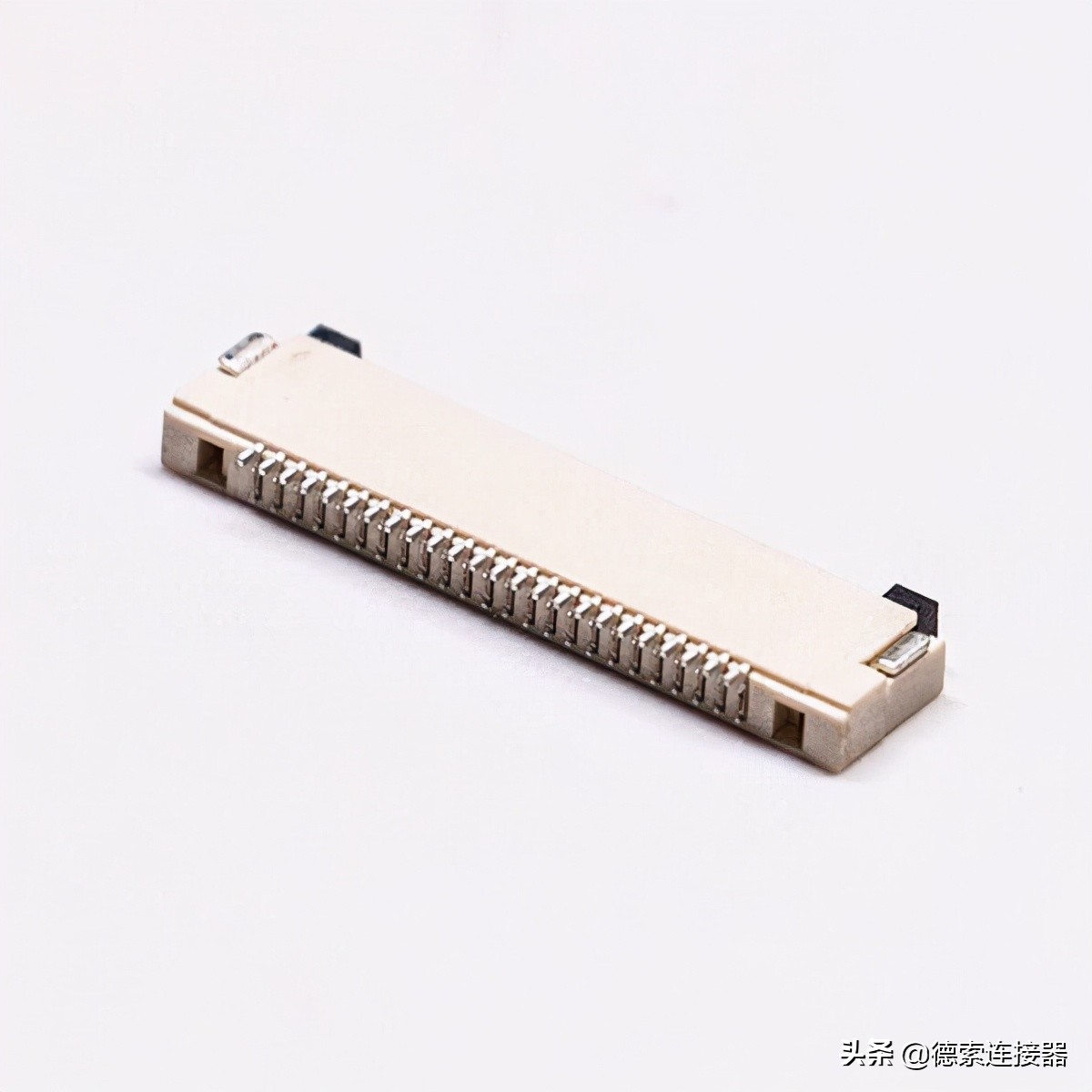

来来来,一文告诉你FPC连接器的主要应用

FPC连接器的连接方式有很多种,有上接下接的,立贴带锁的,翻盖式的,因FPC连接器制造微型化,小巧,高密集成,,它的特点是能够节省空间,柔性优良,应用灵活,可折叠的,从而被广大连接器厂商所喜爱,最常做的间距,有0.5mm,1.0mm,1.25mm,2.54mm等等,FPC连接器具有良好的弯折性,折叠性,和伸缩性能,可以做单双面,4层,分层板,镂空板等等。

FPC连接器是什么

FPC连接器就是柔性印刷电路连接器,具有高电缆密度,轻便和薄的特点。随着智能设备的轻薄化,FPC连接器体型小巧,灵活性高的特点也越来越受到重视。

由于FPC连接器的锁盖强度低,所以翻开FPC连接器的锁盖时,操作力度不能过大,否者一来容易形成锁盖的变形以及损坏。二来过大的力度会导致锁盖压住连接器进行翻开,那么有可能会引起连接器的端子变形或是断裂。

FPC连接器通常是由多芯针脚构成,所以在接插连接器上应尽可能避免连接器的摇摆或是震晃,不然就有可能导致FPC连接器的接插连接位置偏位,没能彻底对插上,影响到连接器的安全使用。应该要让针脚垂直缓慢插入,不能倾斜,不能插反或错位。

鉴于多芯针脚的脆弱性,在FPC连接器的安全使用过程中,切不可随便去拨动、拉扯连接线,否者有可能导致数据异常或是丢失等情况。假如出现FPC连接器的引脚端针被发现出现断裂或是弯折的情况,为了避免事故隐患,应该立刻要选择更换掉,不然会导致连接器的线路之间的数据传输异常,从而引发某些短路的现象,比较严重的话有可能会直接烧毁连接器。
