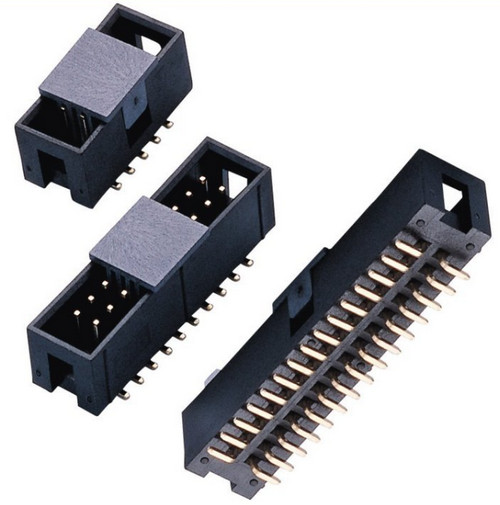

简牛连接器工作原理及技术解析
摘要：简牛连接器（IDC Connector）通过绝缘位移技术实现快速可靠的导线连接，利用刀片式端子刺破线缆绝缘层形成导通，适用于高密度布线场景。其核心原理为免焊接压接、自锁结构设计及高密度接触，满足工业自动化、通信设备等领域的稳定传输需求。
一、核心工作原理
-
绝缘位移技术（IDC）
刀片式铜合金端子呈V型开口设计，在压接过程中精准刺破导线绝缘层，与铜芯直接接触导通。压接深度0.5-1.2mm时接触电阻可控制在20mΩ以内，支持最大30A电流传输。 -
免焊接结构
采用模块化塑胶外壳（PA66+30%GF）与镀锡端子组合，通过冲压设备一次性完成线缆固定，比传统焊接效率提升3倍，避免虚焊风险。 -
自锁机制
外壳配备弹性卡扣（PBT材质，耐温-40℃~105℃）与导向柱，插接时产生5-8N保持力，振动测试下接触阻抗变化率＜5%，满足IEC 60512抗振标准。
二、关键技术参数
| 参数项 | 典型值 | 测试标准 |
|---|---|---|
| 接触电阻 | ≤20mΩ | MIL-STD-1344 |
| 绝缘电阻 | ≥1000MΩ（500VDC） | IEC 60664-1 |
| 耐电压 | 1500V AC/min | UL1977 |
| 插拔寿命 | 50次（线对板型号） | EIA-364-09 |
| 工作温度 | -55℃~+125℃ | MIL-STD-810H |
三、选型要点
-
电流匹配
根据负载需求选择端子规格：1.27mm间距型承载1A/Contact，2.54mm规格支持3A，电源型号可达10A。 -
防护设计
工业级型号配备IP67密封圈（硅胶材质），可抵御粉尘和高压水冲洗，湿热试验（85℃/85%RH）1000小时无腐蚀。 -
信号完整性
高速型号采用差分对设计（阻抗100Ω±10%），支持USB3.0（5Gbps）等协议，串扰抑制＞-40dB@1GHz。
应用场景：工控PLC模块连接、LED显示屏模组供电、医疗设备信号传输等需要快速部署、高可靠连接的场景。选型时需重点评估电流负载、环境密封等级及信号速率要求。
