螺钉式pcb接线端子是干什么的(螺钉式连接原理是什么)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-03-30 16:58:55【

螺钉式pcb接线端子为产品提供更紧凑的结构和更可靠的压接

螺钉式pcb接线端子是干什么的

螺钉式pcb接线端子应用于印刷线路板电气连接中的接线端子业内被成为PCB接线端子或PCB连接器。而螺钉式结构的接线端子可以为pcb提供更紧凑的结构和更可靠的压接。螺钉式pcb接线端子操作便利,接线容量大,针距准确。是工业连接技术的主流。

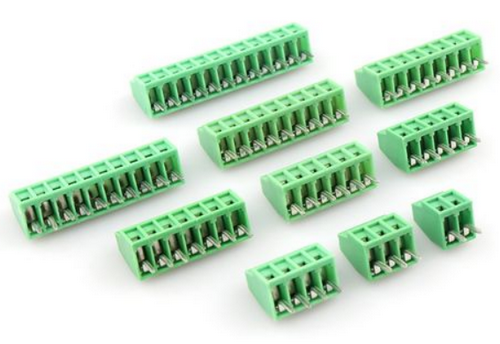

螺钉式pcb接线端子

螺钉式连接原理是什么

螺钉式连接主要是利用了夹线体升降原理。即在结构上使拧紧螺钉时螺钉始终顶在电流条上,使夹线体向上运动,由此使夹线体中的导线贴紧电流条并最终被夹紧。这种结构可以使端子具有很高的接触压力,使导线嵌入电流条的柔软的锡镀层中。这样就能得到很小的接触电阻。其他技术则做不到在同样小的空间提供如此大的压紧力。即使在恶劣的环境下,如侵蚀性空气,仍能保持长期可靠性,在大电流的场合中不可或缺。螺钉式的结构还有操作便捷的优点,只需要一把螺丝刀,就可完成接线螺钉和桥接件的操作。可以大幅提升施工效率。
