流量开关的工作原理图文详解(流量开关的原理结构)

返回列表 来源:灿科盟 浏览:- 发布日期:2021-11-02 15:16:39【

流量开关主要是在水、气、油等介质管路中在线或者插入式安装监控水系统中水流量的大小。

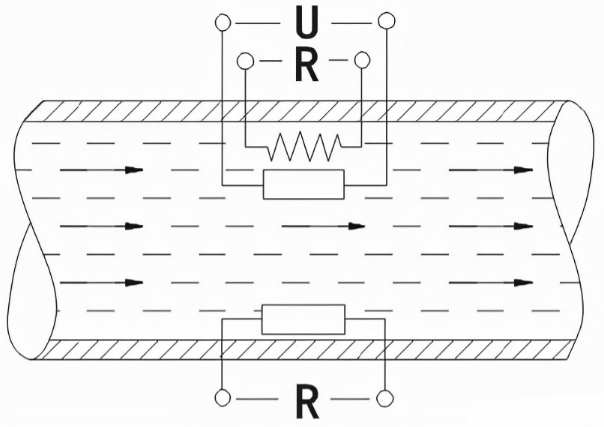

流量开关的原理结构可以参考下面这个:


流量开关的工作原理图文详解(流量开关的原理结构)

关于其工作原理:

一般请情况下,我们可以参考下面这段话:

NK600系列热导式流量开关是基于热交换原理设计的。探头内置发热模块及感热模块,流量开关的热传导同介质的流速密切相关,测量时,由发热模块发出热量,如果管道内没有介质流动,则感热模块接收到的热量是一个固定值,当有介质流动时,感热模块所接收到的热量将随介质的流速变化而变化,感热模块将这温差信号转化成电信号,再通过处理器将其转换为对应的标准模拟量信号或接点信号输出,流量开关通过这个信号对介质的流速进行显示及控制。

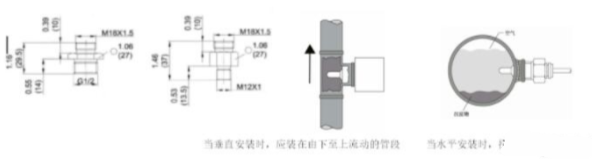

关于其安装,我们可以参照下面这种情况。


流量开关的工作原理图文详解(流量开关的原理结构)

以上即是流量开关的工作原理图。
