配电箱与配电柜的安装方式(配电箱与配电框安装的图文教程)

返回列表 来源:灿科盟 浏览:- 发布日期:2021-11-02 14:49:13【

01布局图


配电箱与配电柜的安装方式(配电箱与配电框安装的图文教程)

布局图说明,整个图纸涉及开关施耐德,欧姆龙耦合器,伺服驱动器,魏德米勒开关电源,博世力士乐变频器等,布局图控制5路电器柜,总电流125A,是一个电池极芯贴胶物流系统图。

02 布线槽


配电箱与配电柜的安装方式(配电箱与配电框安装的图文教程)

布线槽之前进行底板长宽测量,然后根据原件布局图进行放置,此图是40的线槽,放置好以后用铆钉或燕尾丝进行固定就可以,注意横平竖直。

03 布置开关


配电箱与配电柜的安装方式(配电箱与配电框安装的图文教程)

按照左强右弱的原则,放置开关,固定导轨,注意开关之间的间隙,散热效果好。25A断路器最大可以压接25平方的单芯线或者多芯线,注意穿号码管和压接线针和线鼻子。

04 接入强电线路


配电箱与配电柜的安装方式(配电箱与配电框安装的图文教程)

按照颜色(A黄B绿C红N黑PE接地)接入。开关需对号入座,打好纸标签贴上,尽量走线之前确定好强电的线槽方向,尽可能与弱电线路分开互不干扰。

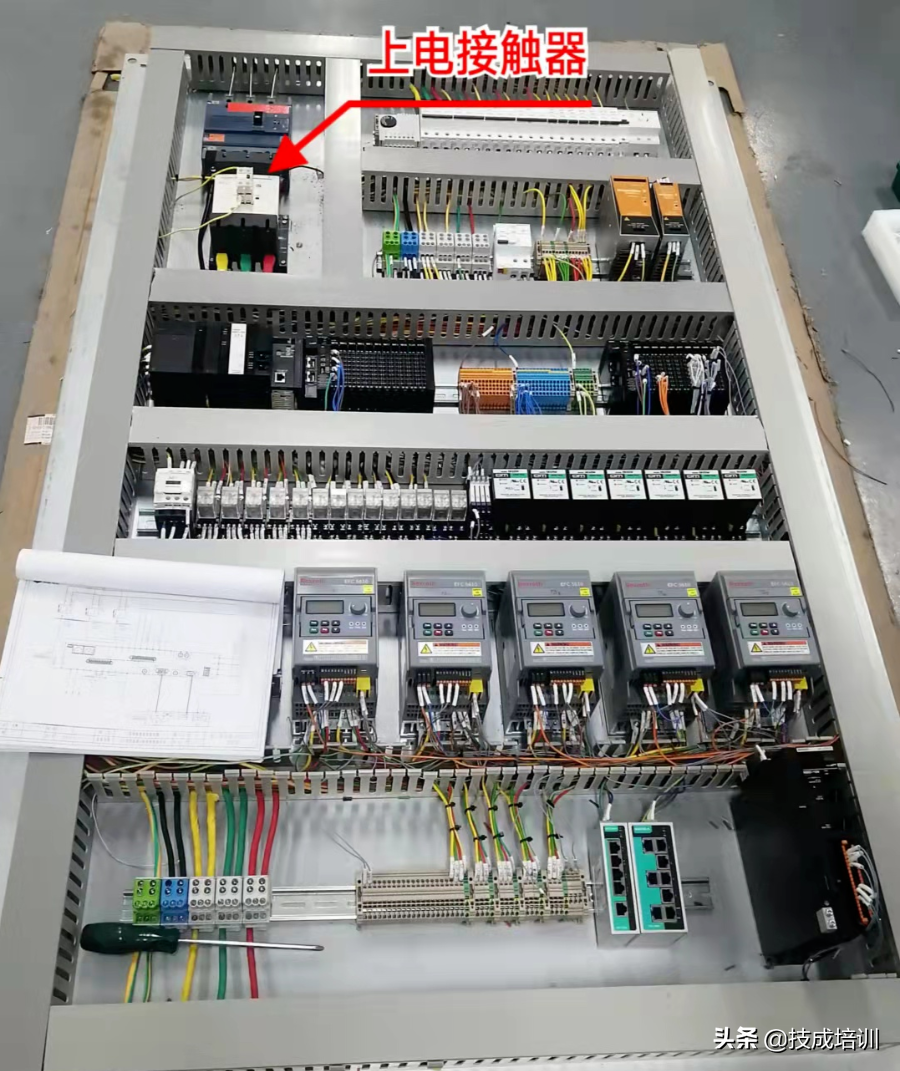

05 安装完成图


图文并茂!配电箱、配电柜的安装规范及功能介绍,讲解非常全面

06 元件功能介绍


配电箱与配电柜的安装方式(配电箱与配电框安装的图文教程)


配电箱与配电柜的安装方式(配电箱与配电框安装的图文教程)


配电箱与配电柜的安装方式(配电箱与配电框安装的图文教程)


配电箱与配电柜的安装方式(配电箱与配电框安装的图文教程)


配电箱与配电柜的安装方式(配电箱与配电框安装的图文教程)


配电箱与配电柜的安装方式(配电箱与配电框安装的图文教程)

结束语:在这次电气柜安装完成时间和人工上做一个交流,两个人用了2天半时间完成了电柜的线槽,导轨,打眼,固定,接下来还要通电运行,达到使用标准,最后说的是分享知识,共同进步,希望同行多多提供建议!
