PIN针在连接器中起到什么作用(三个问题解答)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-04-29 17:36:32【

PIN针有哪些做用,在电源模块连接器中又起到什么关键作用呢?下面,多年生产经验师傅来从PIN针的使用环境,连接器的基本结构等方面,给大家简单介绍一下:

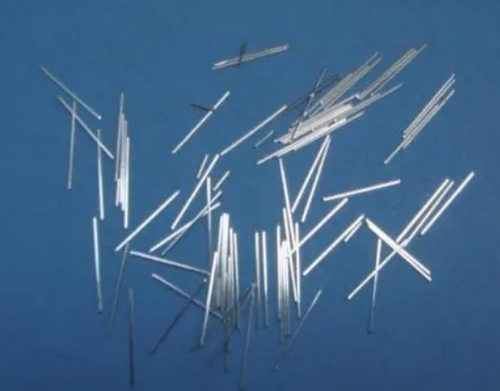

PIN针在连接器中起到什么作用

一、在了解PIN针在连接器中的作用前,我们要说一下连接器是什么?

连接器是我们电子工程技术人员经常接触到的一种零部件,它的作用就是在电路内被阻断处或孤立不通的电路之间,架起沟通的桥梁,从而使用电流流通,使电路实现预定的功能。

连接器形式和结构是千变万化的,随着应用对象、频率、功率、应用环境等不同,有各种不同形式的连接器。例如,球场上点灯用的连接器和硬盘驱动器的连接器,以及点燃火箭的连接器是大不相同的。但是无论是什么样的连接器,都要保证电流顺畅和可靠地流通。

连接器所接通的不仅限于电流,在光电技术迅猛发展的今天,光纤系统中,传递信号的载体是光,玻璃和塑料代替了普通电路中的导线,但是光信号通路中也使用连接器,它们的作用是与电连接器相同。

二、为什么要使用连接器

举个例子来说明下,比如我们的汽车电池。假定电池电缆被固定焊牢在电池上,汽车厂家为安装电池就增加了工作量,增加了生产时间和成本。电池损坏需要更换时,还要将汽车送到维修站,脱焊拆除旧的,再焊上新的,为此要付出较多的人工成本。有了连接器就可以免除许多麻烦,从商店买个新电池,断开连接器,拆除旧电池,装上新电池,重新接通连接器就可以了。这个简单的例子说明了连接器的好处。它使设计和生产过程更方便、更灵活,降低了生产和维护成本。

三、连接器的基本结构

连接器的基本结构件有:接触件、绝缘体、外壳、附件。

接触件是连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接触对,通过阴、阳接触件的插合完成电连接。

阳性接触件为刚性零件,其形状为圆柱形(圆插针)、方柱形(方插针)或扁平形(插片)。阳性接触件一般由黄铜、磷青铜制成。

阴性接触件即插孔,是接触对的关键零件,它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触,完成连接。插孔结构种类繁多,有圆筒型(劈槽、缩口)、音叉型、悬臂梁型(纵向开槽)、折叠型(纵向开槽,9字形)、盒形(方插孔)以及双曲面线簧插孔等。
