排线是什么(排线连接器结构有哪些)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-03-30 16:51:18【

排线连接器的几个结构类型不可混用

排线是什么

排线就是指柔性软排线也被称为ffc。它呈带状平行排列,可移动、弯曲、扭转而不会损坏导线。排线的连接类型包括两端插接型、一端插接型一端焊接型、两端焊接型。焊接型排线不需要排线连接器,但插接型排线需要排线连接器帮助连接。

针对应用需求的不同,排线连接器的结构也衍生出了多个样式。同样是排线连接器,也会因为结构外形的不同而导致无法混用。

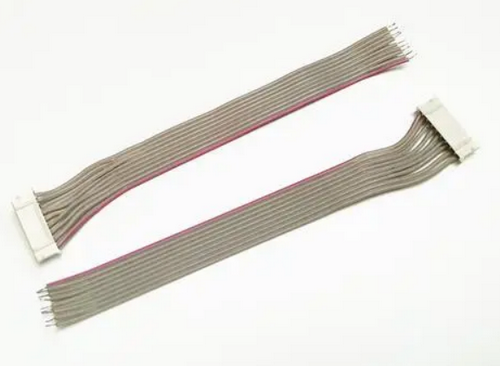

排线

排线连接器结构有哪些

市场上的排线连接器大致可以分为这几个结构:

(1)直插型ffc连接器。没有任何锁扣,全靠ffc扁平排线的插接端的厚度与ffc连接器的缝隙达成标准配合以咬合在一起。通常排线插接端的厚度与ffc连接器空隙的高度都是0.3mm,ffc扁平排线的插接端厚度可以做的稍稍厚一点,当排线与连接器接插时有一点点过盈配合,可以连接更紧密。

(2)抽屉锁上接/下接ffc连接器。这种结构的连接器在安装FFC扁平排线时,需要将ffc连接器抽拉锁拉出,将ffc扁平排线插入连接器的槽孔中,再将ffc连接器的锁扣推进去锁住排线,通过锁扣结构使连接不容易松脱。

(3)翻盖锁ffc连接器。与抽屉锁ffc连接器类似,在操作上需要将ffc连接器的翻盖往上抬起,将ffc扁平铜线插接端推入到连接器的缝隙中,再将ffc连接器的锁扣往下盖住,同样可以达成稳固连接。

(4)直通抽拉式ffc连接器。这种连接器的结构是两面抽拉锁扣,方法与抽屉锁ffc连接器一样,只是其两面都有抽拉锁,也就是说两面都是可以插入ffc扁平排线,相当于两根ffc扁平排线的连接桥梁。

以上就是行业常见的几种ffc扁平排线连接器的连接方式,主要区别还是在连接器锁扣类型的不同。
