rj45插座接法(插座接法详细步骤及安装图解 )

返回列表 来源:灿科盟 浏览:- 发布日期:2022-05-09 17:44:55【

RJ45接口通常用于数据传输,最常见的应用为网卡接口。

RJ45是各种不同接头的一种类型(例如:RJ11也是接头的一种类型,不过它是电话上用的);RJ45头跟据线的排序不同的法有两种,一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕;另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;因此使用RJ45接头的线也有两种即:直通线、交插线。

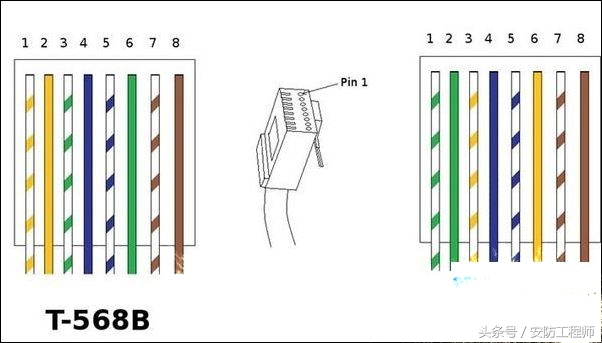

RJ45接口定义,大神教你秒懂RJ45的接线方法「详细方法」

10 100base tx RJ45接口是常用的以太网接口,支持10兆和100兆自适应的网络连接速度,

网卡上以及 Hub 上接口的外观为 8 芯母 插座 ,如图:

RJ45接口pc端的, 网线 为 8 芯公 插头

10 100base tx RJ45接口引脚定义如下

RJ45接口引脚定义

PinNameDescription

1TX+Tranceive Data+ (发信号+)

2TX-Tranceive Data- (发信号-)

3RX+Receive Data+ (收信号+)

4n/cNot con nec ted (空脚)

5n/cNot connected (空脚)

6RX-Receive Data- (收信号-)

7n/cNot connected (空脚)

8n/cNot connected (空脚)

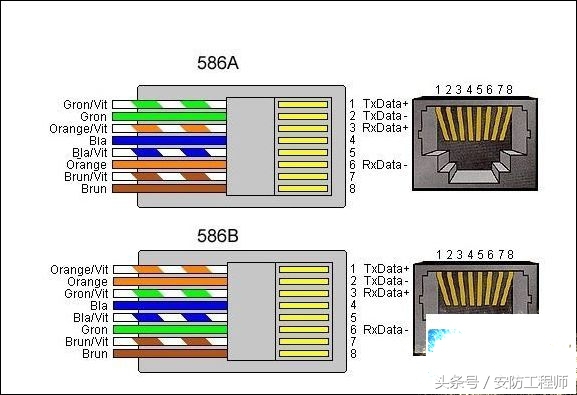

RJ45接口定义,大神教你秒懂RJ45的接线方法「详细方法」

RJ45 型网线插头又称 水晶 头,共有八芯做成,广泛应用于局域网和 ADSL 宽带上网用户的网络设备间网线(称作 五类线 或双绞线)的连接。在具体应用时,RJ45 型插头和网线有两种连接方法(线序),分别称作 T568A 线序和 T568B 线序。

RJ45 型网线插头引脚号的识别方法是:手拿插头,有 8 个小镀金片的一端向上,有网线装入的矩形大口的一端向下,同时将没有细长塑料卡销的那个面对着你的眼睛,从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。

T568A 线序的适用范围

这种接法用于网络设备需要交叉互连的场合,所谓交叉是指网线的一端和另一端与 RJ45 网线插头的接法不同,一端按 T568A 线序接,另一端按 T568B 线序接,即有几根网线在另一端是先做了交叉才接到 RJ45 插头上去的,适用的连接场合有:

1. 电脑←—→电脑,称对等网连接,即两台电脑之间只通过一条网线连接就可以互相传递数据;

2. 集线器←—→集线器;

3. 交换机 ←—→交换机。

RJ45 型网线插头各脚与网线颜色标志的对应关系是:

插头脚号网线颜色

1————绿白

2————绿

3————橙白

4————蓝

5————蓝白

6————橙

7————棕白

8————棕

T568B 线序的适用范围

一、直连线互连

网线的两端均按 T568B 接

1. 电脑←—→ADSL 猫

2. ADSL猫←—→ADSL 路由器的 WAN 口

3. 电脑←—→ADSL 路由器的 LAN 口

4. 电脑←—→集线器或交换机

二、交叉互连

网线的一端按 T568B 接,另一端按 T568A 接

1. 电脑←—→电脑,即对等网连接

2. 集线器←—→集线器

3. 交换机←—→交换机

RJ45 型网线插头各脚与网线颜色标志的对应关系是:

插头脚号网线颜色

1————橙白

2————橙

3————绿白

4————蓝

5————蓝白

6————绿

7————棕白

8————棕
