rj45接口规范(rj45接口极性及收发连接规定)

返回列表 来源:灿科盟 浏览:- 发布日期:2021-12-20 16:09:20【

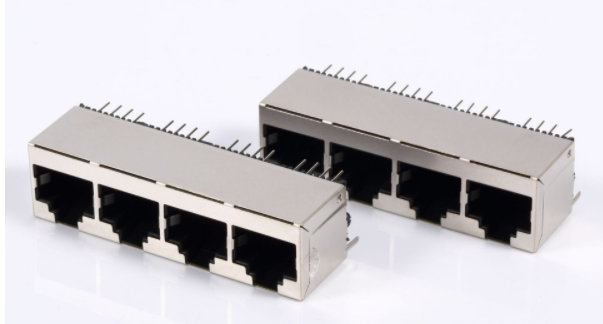

日常生活中,RJ45标准的网线接口随处可见,家里的路由器、电脑、IPTV电视盒子等等,都采用了RJ45接口。其接口的电磁兼容性能关系到通讯设备能否稳定运行。RJ45接口

因此,RJ45 的电路设计至关重要。其信号变压器出来的TX-/TX+、RX-/RX+信号与RJ45相连时必须符合RJ45接口规范。具体要求如下:

1)极性要正确,一定不能接反,虽然有些芯片支持极性反转,但是在不同方案芯片间配合时,有时还是会出问题。

2)收发要正确,一定不能反转,虽然现在的芯片设计在淡化收发线对的位置,但是为了不冒风险,除非布线无法实现,还是要按照规定不能反转接线。

详细的极性及收发连接规定如下:

100M卡类终端(对应一般路由器的WAN口)RJ45接口:1-TX+、2-TX-;3-RX+、6-RX-;

100M交换机(对应一般路由器的LAN口)RJ45接口:1-RX+、2-RX-;3-TX+、6-TX-;

1000M RJ45接口:1-DA+、2-DA-;3-DB+、6-DB-;4-DC+、5-DC-;7-DD+、8-DD-;或:1-DB+、2-DB-;3-DB+、6-DB-;4-DD+、5-DD-;7-DC+、8-DC-;
