柔性连接器是什么

柔性连接器又叫做柔性印刷电路连接器,缩写为FPC连接器。大多数FPC连接器以聚酰亚胺(PI)或聚酯薄膜(PET)为原料制造,这使它们具有了高电缆密度,轻薄,柔软等特点。

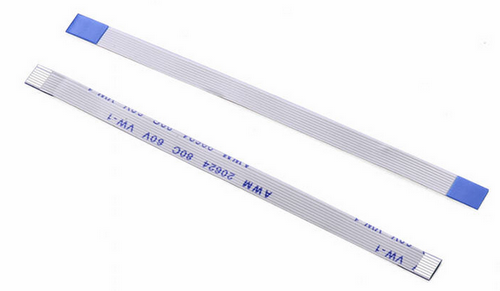

柔性连接器

柔性连接器的结构包含四部分组成,分别是胶芯、舌片、端子、焊接片。

1、FPC连接器胶芯的功能是保护端子,绝缘,连接时之导正,提供机构强度等,FPC连接器胶芯的制造过程一般是使用注塑工艺,材质多为PA9T材料。

2、FPC连接器舌片的功能是压接排线,绝缘,连接时之导正,提供机构强度等,FPC连接器舌片的制造过程一般是使用注塑工艺,材质使PA10T、PPS材料。

3、FPC连接器端子的功能是电子信号之导体传输,制造过程是使用冲压电镀工艺(镀金或镀锡,提升产品的焊接能力),材质使用磷青铜C5191材料。

4、FPC连接器焊接片的功能是元件定位、固定、增加强度等,制造过程也是使用冲压电镀工艺(镀金或镀锡,提升产品的焊接能力),材质使用青铜C2680材料。

柔性连接器产品的技术参数

导体数 N:排线中铜线导体的数目;

间距 P:相邻两条导体中心线之间的距离;

边距 M:最外部一条导体中心线到排线边缘之间的距离:

全间距 TP:最外部两条导体中心线之间的距离,TP=P*(N-1);

总宽度 W:排线两个边缘中间的距离,W=P*(N+1);

总长度 TL:排线两端的距离;

插入厚度 TT:排线两个连接端的厚度;

EMI:电磁屏蔽膜,保护线路板内线路不受外界(强电磁区或易受干扰区)干扰。

一般情况下,成品线的参数是相对固定的,有多重不同的型号可供选择。但是在定制产品时就要根据需求的不同对参数进行调整。此时就需要厂家提供新的技术参数。

Ckmtw支持一站式定制服务,只需提供最终的应用条件,即可根据需求进行定制研发,满足各类复杂的应用条件。专业工程手法及模拟软体有效避免设计失误,确保产品功能符合规范,缩短开发时间,降低开发成本。
