sma连接器尺寸规格(常用规格介绍)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-09-02 17:25:16【

SMA型射频同轴连接器(名称来源于Sub-MiniatureA)是Bendix公司和Omni-Spectra公司在上世纪50年代末期作为OSM连接器设计的,是当时最常用的射频/微波连接器之一。

最初,SMA连接器设计用于0.141″半硬同轴电缆,以及军事工业中作为微波应用的精密连接器,采用聚四氟乙烯介质填充。

在当时的条件下,由于SMA连接器的体积小、能在较高的频率(配接半硬电缆的频率范围为DC~18GHz;配接柔软电缆时为DC~12.4GHz)下工作,很快得到普及,现在一些公司可以生产DC~27GHz左右的SMA连接器。甚至后来发展起来的毫米波连接器(如3.5mm、2.92mm)也考虑与其机械兼容的问题。

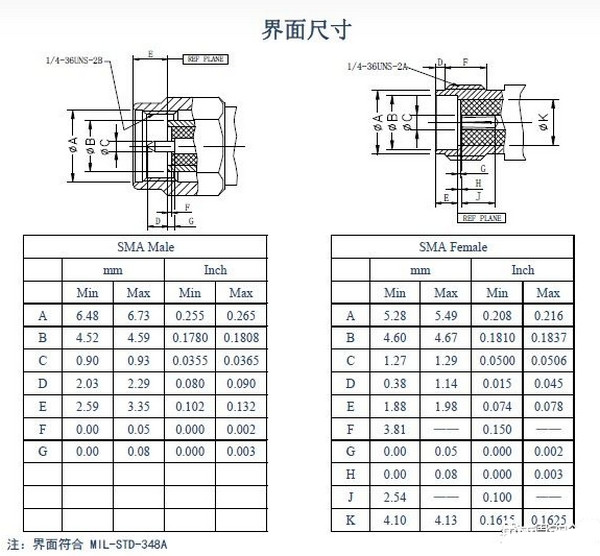

sma连接器尺寸规格

3.5mm连接器

3.5mm连接器是外导体内径为3.5mm,特性阻抗为50Ω,连接机构为1/4-36UNS-2英制螺纹的连接器。

上世纪70年代中期,由美国Hewlett-Packard和Amphenol公司(主要是由HP公司研制的,早期的生产在Amphenol公司进行)推出了3.5mm连接器,工作频率可达33GHz,这是最早的可用到毫米波段的一种射频同轴连接器。

与SMA连接器(包括Southwest Microwave的“Super SMA”)的一个明显的区别是:3.5mm采用空气介质。

3.5mm连接器的外导体较SMA连接器厚,机械强度好于SMA连接器。所以不仅电气性能优于SMA连接器,而且机械耐久性、性能的可重复性均高于SMA连接器,因此较适合于测试行业使用。

2.92mm连接器

2.92mm连接器(一些厂家称这种连接器为2.9mm或者K型连接器,也有一些厂家称之为SMK、KMC、WMP4连接器等)是外导体内径为2.92mm、特性阻抗为50Ω、连接机构为1/4-36UNS-2英制螺纹的射频同轴连接器。其结构与3.5mm连接器相似,只不过更小一些。

1983年,Wiltron公司William.Old.Field高级工程师在总结和克服先前推出的毫米波连接器的基础上,研制出一种新型的2.92mm/K型连接器(K型连接器是Wiltron公司的商标),其内导体直径为1.27mm,可与SMA和3.5连接器相插合。

2.92mm连接器在DC~46GHz频带范围内,具有良好的电性能,且能与SMA连接器、3.5mm连接器机械兼容,很快地成为应用最为广泛的毫米波连接器之一。

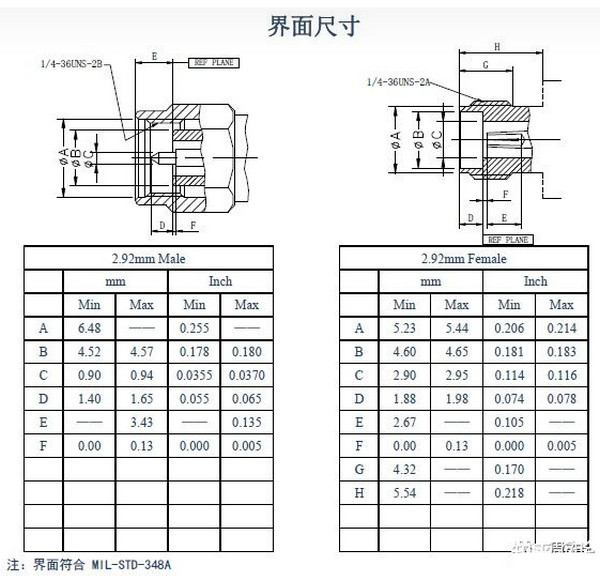

2.92mm连接器规格

2.4mm连接器

外导体内径为2.4mm,阻抗50欧姆的连接器, 与2.4mm连接器之间机械兼容的,就是1.85mm连接器,是外导体内径为1.85mm,两者阻抗均为50欧姆。它们内径尺寸小,所以工作频率更高,标称频率分别可达50GHz和67GHz。

PS:

2.92mm,3.5mm和SMA连接器可以互相连接,但是2.4mm连接器不能与这三种互连。
