什么是BNC接口(bnc接口质量怎么测试)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-04-29 17:26:36【

什么是BNC接口

BNC接头也就是BNC插头,又叫Q9头,是一种标准的同轴电缆连接器,一般用于视频监控工程和网络工程中。用于实现从设备到电缆或从电缆到设备之间的抗干扰连接。

bnc接头有别于普通15针d-sub标准接头的特殊显示器借口。由rgb三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。bnc接头可以隔绝视频输入信号,使信号相互间干扰减少且信号频宽较普通d-sub大,可达到最佳信号响应效果。

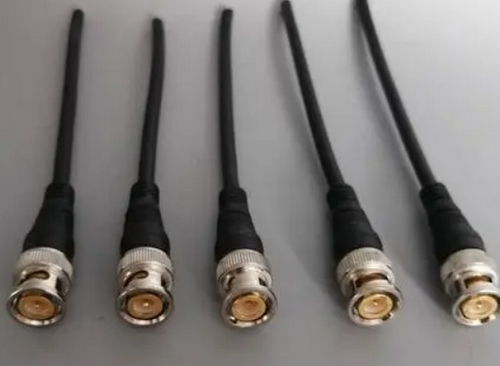

bnc

BNC接口(英语:BayonetNeill-Concelman,直译为“尼尔-康塞曼卡口”)是一种很常见的RF端子同轴电缆终结器。用于射频信号的传输,包括模拟或数字视频信号的传输、业余无线电设备、航空电子设备和其他的一些电子测试设备的连接。

BNC接口是指同轴电缆接口,BNC接口用于75欧同轴电缆连接用,提供收(RX)、发(TX)两个通道,它用于非平衡信号的连接。


BNC接头有别于普通15针D-SUB标准接头的特殊显示器借口。由RGB三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号,使信号相互间干扰减少且信号频宽较普通D-SUB大,可达到最佳信号响应效果。

bnc接口质量怎么测试


BNC接口迄今都没有被取代,这是因为同轴电缆是一种屏蔽电缆,有传送距离长、信号稳定的优点。目前它还被大量用于通信系统中,如网络设备中的E1接口就是用两条BNC接头的同轴电缆来连接的,在高端的监控器、音响设备器材中也经常用来传送音频、视频信号.。

BNC接口可以隔绝视频输入信号,使信号个互间干扰减少,且信号带宽要比普通15针的D型接口大,可达到更佳的信号响应效果。

那么在使用BNC接口时候,如何来分辨BNC的质量呢?

第一、吸铁石吸附测试:一般情况下只有卡口弹簧和尾部弹簧为带铁质材料;线夹和插针为铜质,其他部件为锌合金;

第二、刮开表面镀层看材质:通过刀片等利器刮开表面的镀层直观的看材质,通过刮开线夹、插针、屏蔽套筒镀层直观对比产品材质;
