什么是劈槽式插针插孔连接器(性能怎么样?看完就懂了!)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-04-08 17:13:23【

什么是劈槽式插针插孔连接器

在各类电子系统中,电连接器在器件与器件、组件与组件、系统与系统之间进行电气连接和信号传递,是构成一个完整系统所必须的基础元件。电连接器主要包括绝缘体(塑胶主体)、接触件(端子)和外壳(视品种而定)三部分。接触件中区分插针插孔两个部分,一般也称公母座。

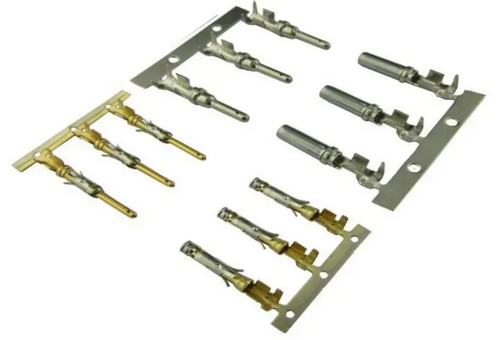

劈槽式插针插孔连接器

性能怎么样?看完就懂了!

插孔的结构种类很多,有劈槽式插孔、线簧插孔、冠簧插孔与冲制插孔等。劈槽式插孔接触件一般采用铍青铜等弹性金属机加工,之后劈槽收口定型,再进行镀金处理。劈槽式插针插孔连接器是目前最为常见的且应用范围最广的连接器结构形式。

插孔劈槽式,其工艺过程为

(1)用T2材料加工插孔体;

(2)对插孔体进行劈槽6-8个;

(3)收口;

(4)热处理;

(5)电镀;

(6)上卡簧(在插孔体外径上3-4道保持卡簧)。

劈槽式插针插孔连接器能满足大电流及1000次的机械寿命,但成本高,插拔力大。此外,T2导电性和塑性较好,但强度和硬度较差,易变形,一般拔插寿命低于10000次。因此,不同的连接器插孔结构需要慎重选择,特别是在对耐用性及稳定性有高要求的设备当中。
