什么是贴片连接器(贴片连接器越发受到重视)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-03-28 17:22:04【

什么是贴片连接器

贴片连接器属于线对板连接器的一种,它源于表面焊贴装技术,自50年代就有厂商开始使用,但是并没有得到重视,实际上,贴片连接器可以为厂商提高生产效率和降低成本,同时缩小板路面积,提高设计灵活性。随着电子设备的空间压力越来越大,贴片连接器也越发受到重视,开始广泛应用贴片连接器

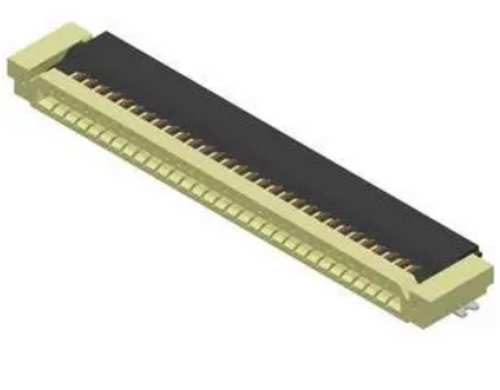

贴片连接器越发受到重视

贴片连接器主要由塑胶件和pin针组成,塑胶件的材质一般是PA6T和PA9T,耐高温,耐腐蚀。这使贴片连接器能应用在高速公路摄像头、立体直流电风扇、智能电子、空调、高清液晶电视机、笔记本电脑等高环境性能的领域中。贴片连接器Pin针的材质一般是黄铜、青铜、磷青铜等。通过镀金(半金)、镀锡等工艺,使Pin针得到更好的抗氧化性能、高导电性能、高信号传输速度等效果。

贴片连接器可分为卧贴连接器(SMT)和立贴连接器(DIP)。SMT一般贴装的是无引脚或短引线表面组装元器件,需要先在线路板上印刷锡膏,通过贴片机贴装,然后通过回流焊固定器件。而DIP焊接的是直插形式封装的器件,通过波峰焊或人工焊接固定器件。
