射频同轴连接器焊接方法(6个焊接步骤)

返回列表 来源:灿科盟 浏览:- 发布日期:2022-05-11 17:27:05【

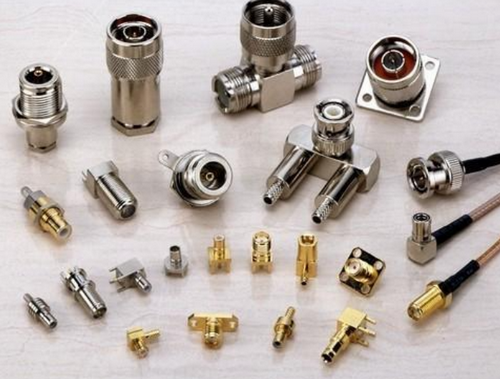

射频同轴连接器

射频同轴连接器焊接方法

第1步: 剥好线,将N头剥离分解,套上接头、尾头,垫片,防水胶圈 ;

第2步: 将小垫片 先装在屏蔽上 .然后把T型管插入外皮和屏蔽内;

第3步: 剥掉露出来的线的绝缘层.露出线芯 注意线芯的长度 不能过短.套上小针如果还有长.则剪短一点;

第4步: 套上小针 对于免焊的小针 直接插到底即可. 注意分寸 不能过长 也不能过短.要让小针恰到好处 顶在前面 如果是需要焊接的小针.. 上锡焊好即可. 注意不能虚焊;

第5步: 把接头主体套上 注意观察小针的位置是否正确. 心灵手巧 做事要细致;

第6步:用扳手 拧紧即可.接头本身有一定的防水能力.(红色的胶圈在受挤压后会撑大撑紧)但有更强的防水要求 可以打上防水胶. 为美观再套上热缩管..如此图中的 50-7线 配N公头需要 直径18mm的热缩管。
